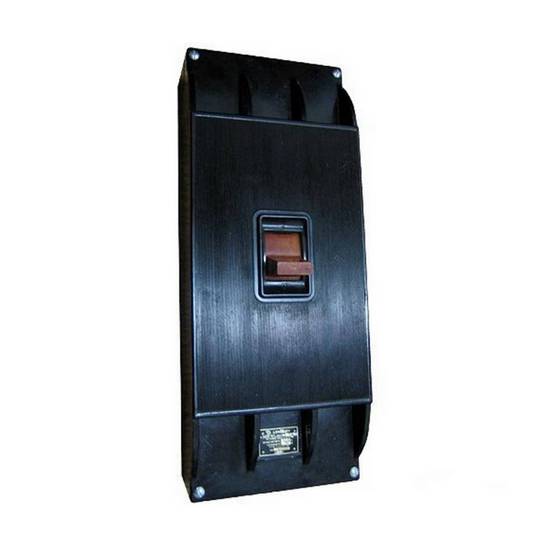

Автоматический выключатель А3144
В случае возникновения в электрической цепи короткого замыкания автоматические выключатели серии А3144 срабатывают моментально. При перегрузках принцип действия данных приборов несколько иной: время их срабатывания имеет обратную зависимость от силы тока.
Масса автоматических выключателей серии А3144 составляет 20 килограммов. На рынок приборы поставляются в картонных коробах, упакованных предприятием-изготовителем.
Так как автоматы данной серии сняты с производства, представленные включатели А3144 являются приборами складского хранения.
На все электротехнические устройства серии А3144 распространяются гарантийные обязательства сроком не более 2,5 лет.
Область применения
Стандартное исполнение автоматических выключателей серии А3144 подразумевает их эксплуатацию в зонах с умеренным климатом (максимально допустимая температура воздуха 40 °C).
Категорически запрещено устанавливать выключатели в агрессивных средах (повышенная влажность, запыленность воздуха, попадание прямых солнечных лучей и др.).
Монтаж автоматических выключателей серии А3144 необходимо осуществлять на предварительно подготовленной, выровненной поверхности. Иначе в точках крепления пластикового кожуха прибора могут возникнуть деформации и излишнее напряжение, приводящее к трещинам и сколам защитной оболочки.
Сфера применения данных устройств - промышленные и транспортные предприятия, объекты коммунального хозяйства.
Технические особенности и технические характеристики А3144
Автоматические выключатели А3144 - трехполюсные устройства, оснащенные сразу двумя различными видами расцепителей:
•Электромагнитный. Данный тип расцепителя по сути является электрическим магнитом, который подключен к каждому из трех полюсов выключателя. В данном приборе электромагнитный расцепитель отвечает за размыкание системы контактов, тем самым осуществляя защиту электрической сети от коротких замыканий.
•Тепловой. Тепловой расцепитель выключателя А3144 представляет собой пластину, изготовленную из металлического сплава (биметалл), которая, как и электромагнит, имеет подключение к каждому полюсу прибора. Нагреваясь, пластина выгибается, размыкая контакты автоматического выключателя.
Габаритные размеры Ширина х Длина х Высота, мм: 220×185×565
Масса: 19,7кг
Технические характеристики Автоматического выключателя А3144
|
Тип выключателя |
Номинальный ток выключателя, А |
Число полюсов |
Род расцепителя |
Номинальный ток расцепителя, А |
Обозначение (по исполнению) |
|
А3144 |
600 |
2 |
Комбинированный |
250, 300, 400, 500, 600 |
А3143 |
|
Электромагнитный |
600 |
А3143 |
|||
|
Без расцепителя |
- |
А3143/7 |
|||
|
3 |
Комбинированный |
250, 300, 400, 500, 600 |
А3144 |
||
|
Электромагнитный |
600 |
А3144 |
|||
|
Без расцепителя |
- |
А3144/7 |
|
Тип автомата |
Комбинированный расцепитель |
Электромагнитный расцепитель |
Отклонение от номинала |
||
|
Номинальный ток, А |
Номенал тока мгновенного срабатывания, А (переменный и постоянный ток) |
Номинальный ток, А |
Номенал тока мгновенного срабатывания, А (переменный и постоянный ток) |
||
|
А3140 |
250 |
1750 |
600 |
1750 |
+/- 15% |
|
300 |
2100 |
2100 |
|||
|
400 |
2800 |
2800 |
|||
|
500 |
3500 |
3500 |
|||
|
600 |
4200 |
4200 |
|||
Варианты исполнения автоматического выключателя А-3144
А3144 250А, А3144 300А, А3144 400А, А3144 500А, А3144 600А
Автомати́ческий выключа́тель (от англ. Circuit breaker) — контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных ненормальных условиях в цепи, таких как короткое замыкание.
Автоматический выключатель предназначен для защиты электрической цепи от сверхтока. Главным отличием от плавкой вставки является возможность многократного использования.
Автомат защиты линии был изобретён американским учёным Чарлзом Графтоном Пэйджем в 1836 году. Первую конструкцию автоматического выключателя описал Эдисон в 1879 году, в то время как его коммерческая система электроснабжения использовала плавкие предохранители. Конструкция современных автоматических выключателей была запатентована швейцарской компанией Brown, Boveri & Cie в 1924 году.
