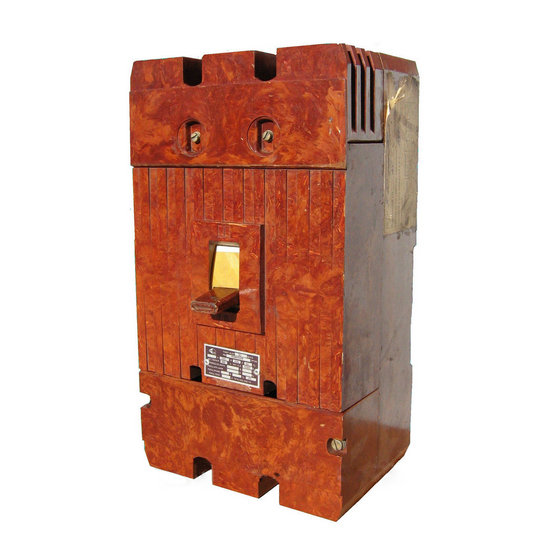

Автоматический выключатель А3796

«Автомат» А3796 на 630А, 500А, 400А, 320А, 250А (автоматический выключатель, автомат) предназначен для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях в цепях с номинальным напряжением до 440 В постоянного тока, до 660 В переменного тока частотой 50 или 60 Гц, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.
Описание

Выключатели допускают нечастые пуски короткозамкнутых асинхронных электродвигателей. Автомат А 3796 оснащен электромагнитным и тепловым расцепителем. Выключатель может иметь дополнительные сборочные единцы: свободные контакты, независимый расцепитель, нулевой расцепитель, электромагнитный привод.

Возможные исполнения: стационарный или выдвижной (выкатной).
Тип привода: ручной , ручной дистанционный, электромагнитный привод (электропривод).

Для выключателя А3796БУЗ предусмотрены следующие сборочные единицы:
- свободные контакты,
- привод электромагнитный (П Э
- расцепитель независимый (Р Н),
- расцепитель нулевого напряжения (Р Н Н).

Условия эксплуатации
• высота над уровнем моря - не более 1000 м, допускается эксплуатация на высоте до 2000 м,при этом нагрузка должнабыть снижена на 10%;
• окружающая среда - невзрывоопасная,не содержащая пыли;
(в том числе токопроводящей)в количестве, нарушающем работу выключателей,агрессивных газов и паров в концентрациях,разрушающих металлы и изоляцию, не насыщенная водяными парами;
• место установки выключателя - защищенное от попадания воды, масла, эмульсии т. п.;
• отсутствие непосредственного воздействия солнечной и радиоактивной радиации.

Технические характеристиики автоматического выключателя А37-96
А3796Б УЗ - быстродействующий, климатическое исполнение У3 (умеренный климат);
А3796Н УЗ - не токоограничивающий, климатическое исполнение У3 (умеренный климат);
А3796П - для передвижных составов;
А3796БТЗ - быстродействующий, климатическое исполнение Т3 (тропики);
А3796БХЛЗ - быстродействующий, климатическое исполнение ХЛ3 (холодный климат);
А3796М - морское исполнение;
А3796П - для передвижных составов;
А3796БР - быстродействующий, регистровый.

Число полюсов - 3 шт.
Наличие расцепителей - электромагнитный и тепловой.
Номинальные токи - 250-630А.

Габариты:
стационарное исполнение - 225 х 400 х 160 мм.
выдвижное исполнение - 318 х 400 х 371,5 мм.
масса: до 33 кг.

Варианты исполнения

А3796Н У3 630А стационарный с ручным приводом, А3796Н У3 500А стационарный с ручным приводом, А3796Н У3 400А стационарный с ручным приводом, А3796Н У3 320А стационарный с ручным приводом, А3796Н У3 250А стационарный с ручным приводом, А3796Н У3 630А стационарный с электрическим приводом, А3796Н У3 500А стационарный с электрическим приводом, А3796Н У3 400А стационарный с электрическим приводом, А3796Н У3 320А стационарный с электрическим приводом, А3796Н У3 250А стационарный с электрическим приводом, А3796Н У3 630А выдвижной с ручным приводом, А3796Н У3 500А выдвижной с ручным приводом, А3796Н У3 400А выдвижной с ручным приводом, А3796Н У3 320А выдвижной с ручным приводом, А3796Н У3 250А выдвижной с ручным приводом, А3796Н У3 630А выдвижной с электрическим приводом, А3796Н У3 400А выдвижной с электрическим приводом, А3796Н У3 320А выдвижной с электрическим приводом, А3796Н У3 250А выдвижной с электрическим приводом, А3796М У3 630А стационарный с ручным приводом, А3796М У3 500А стационарный с ручным приводом, А3796М У3 400А стационарный с ручным приводом, А3796М У3 320А стационарный с ручным приводом, А3796М У3 250А стационарный с ручным приводом, А3796М У3 630А стационарный с электрическим приводом, А3796М У3 500А стационарный с электрическим приводом, А3796М У3 400А стационарный с электрическим приводом, А3796М У3 320А стационарный с электрическим приводом, А3796М У3 250А стационарный с электрическим приводом, А3796М У3 630А выдвижной с ручным приводом, А3796М У3 500А выдвижной с ручным приводом, А3796М У3 400А выдвижной с ручным приводом, А3796М У3 320А выдвижной с ручным приводом, А3796М У3 250А выдвижной с ручным приводом, А3796М У3 630А выдвижной с электрическим приводом, А3796М У3 500А выдвижной с электрическим приводом, А3796М У3 400А выдвижной с электрическим приводом, А3796М У3 320А выдвижной с электрическим приводом, А3796М У3 250А выдвижной с электрическим приводом, А3796П У3 630А стационарный с ручным приводом, А3796П У3 500А стационарный с ручным приводом, А3796П У3 400А стационарный с ручным приводом, А3796П У3 320А стационарный с ручным приводом, А3796П У3 250А стационарный с ручным приводом, А3796П У3 630А стационарный с электрическим приводом, А3796П У3 500А стационарный с электрическим приводом, А3796П У3 400А стационарный с электрическим приводом, А3796П У3 320А стационарный с электрическим приводом, А3796П У3 250А стационарный с электрическим приводом, А3796П У3 630А выдвижной с ручным приводом, А3796П У3 500А выдвижной с ручным приводом, А3796П У3 400А выдвижной с ручным приводом, А3796П У3 320А выдвижной с ручным приводом, А3796П У3 250А выдвижной с ручным приводом, А3796П У3 630А выдвижной с электрическим приводом, А3796П У3 500А выдвижной с электрическим приводом, А3796П У3 400А выдвижной с электрическим приводом, А3796П У3 320А выдвижной с электрическим приводом, А3796П У3 250А выдвижной с электрическим приводом, А3796БР У3 630А стационарный с ручным приводом, А3796БР У3 500А стационарный с ручным приводом, А3796БР У3 400А стационарный с ручным приводом, А3796БР У3 320А стационарный с ручным приводом, А3796БР У3 250А стационарный с ручным приводом, А3796БР У3 630А стационарный с электрическим приводом, А3796БР У3 500А стационарный с электрическим приводом, А3796БР У3 400А стационарный с электрическим приводом, А3796БР У3 320А стационарный с электрическим приводом, А3796БР У3 250А стационарный с электрическим приводом, А3796БР У3 630А выдвижной с ручным приводом, А3796БР У3 500А выдвижной с ручным приводом, А3796БР У3 400А выдвижной с ручным приводом, А3796БР У3 320А выдвижной с ручным приводом, А3796БР У3 250А выдвижной с ручным приводом, А3796БР У3 630А выдвижной с электрическим приводом, А3796БР У3 500А выдвижной с электрическим приводом, А3796БР У3 400А выдвижной с электрическим приводом, А3796БР У3 320А выдвижной с электрическим приводом, А3796БР У3 250А выдвижной с электрическим приводом

Автомати́ческий выключа́тель (от англ. Circuit breaker) — контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных ненормальных условиях в цепи, таких как короткое замыкание.





Автоматический выключатель предназначен для защиты электрической цепи от сверхтока. Главным отличием от плавкой вставки является возможность многократного использования.

Автомат защиты линии был изобретён американским учёным Чарлзом Графтоном Пэйджем в 1836 году. Первую конструкцию автоматического выключателя описал Эдисон в 1879 году, в то время как его коммерческая система электроснабжения использовала плавкие предохранители. Конструкция современных автоматических выключателей была запатентована швейцарской компанией Brown, Boveri & Cie в 1924 году.
