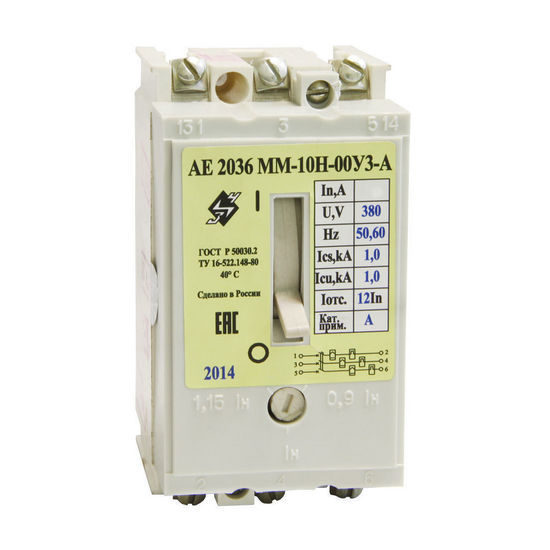

Автоматические выключатели АЕ 2036ММ -10Н (АЕ 2036ММ - 20Н)
Автоматические выключатели серии АЕ20 и АЕ20М (АЕ20-ХХХХХХХ-ХХХХХ)
АЕ20 - обозначение серии;
X - обозначение номинального тока автоматического выключателя: 2 - 16 А; 3 - 25 А; 4 - 63 А; 5 - 100 А; 6 - 160 А;
X - количество полюсов в комбинации с максимальными расцепителями тока:
3 - трехполюсный, электромагнитный;
4 - однополюсный, электромагнитный и тепловой;
6 - трехполюсный, электромагнитный и тепловой;
9 - трехполюсный, тепловой;
X - исполнение автоматического выключателя:
М - модернизированное;
пусто - немодернизированное;
X - исполнение по значению коммутационной способности:
П - с повышенной предельной и одноразовой предельной коммутационными способностями;
пусто - без дополнительного увеличения предельной и одноразовой предельной коммутационных способностей;
X - наличие свободных контактов: 1 - без свободных контактов; 2 - 1p; 3 - 1 р; 4 - 1 p, 1 р;
X - наличие дополнительных расцепителей:
0 - без дополнительных расцепителей;
2 - независимый расцепитель;
X - температурная компенсация и регулирование номинального тока максимального теплового расцепителя:
Р - температурная компенсация и регулирование номинального тока тепловых расцепителей;
Н - регулирование номинального тока тепловых расцепителей без температурной компенсации;
Б - без регулирования номинального тока тепловых расцепителей и без температурной компенсации для распределительных пунктов (с уменьшенными габаритными размерами);
0 - без регулирования номинального тока тепловых расцепителей и без температурной компенсации;
XX - степень защиты: 00-IPOO; 20-IP20; 54-IP54;
XX - климатическое исполнение и категория размещения: (У; Т) и (3); (У; Т; УХЛ) и (2);
X - класс износостойкости автоматического выключателя: А - первый; Б - второй.
Технические характеристики
Габаритные размеры, мм |
106х56х85(IP00)
|
Защита от К.З. и перегрузок
|
есть
|
Масса, кг, не более
|
0,45(IP20)
|
Номинальное рабочее напряжение, ~В
|
380
|
Номинальный ток A
|
0,3-50
|
Общее количество циклов включений-отключений
|
40000
|
Регулировка расцепителей
|
есть
|
Степень защиты оболочки/зажимов
|
IP20/IP00 IP20/IP20
|
Ток отсечки, In
|
12
|
Число полюсов
|
3
|
Автомати́ческий выключа́тель (от англ. Circuit breaker) — контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных ненормальных условиях в цепи, таких как короткое замыкание.
Автоматический выключатель предназначен для защиты электрической цепи от сверхтока. Главным отличием от плавкой вставки является возможность многократного использования.
Автомат защиты линии был изобретён американским учёным Чарлзом Графтоном Пэйджем в 1836 году. Первую конструкцию автоматического выключателя описал Эдисон в 1879 году, в то время как его коммерческая система электроснабжения использовала плавкие предохранители. Конструкция современных автоматических выключателей была запатентована швейцарской компанией Brown, Boveri & Cie в 1924 году.
