Выключатель автоматический АВМ-10 Н 500-1000ААвтоматические выключатели АЕ 2036ММ -10Н (АЕ 2036ММ - 20Н)
Вернуться к: Выключатели автоматические
PDF

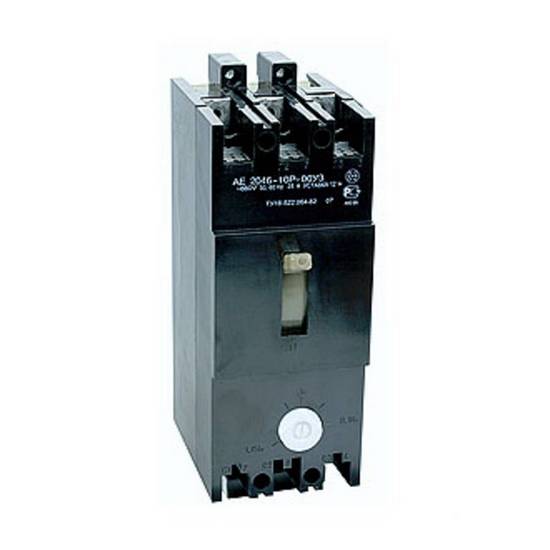

Автоматические выключатели серии АЕ-20

«Автоматы» АЕ-2046, АЕ-2056, АЕ-2066 предназначены для установки в электрических цепях напряжением до 660 В переменного тока частотой 50-60 Гц и до 220 В постоянного тока, для защиты электрических цепей от перегрузок и токов короткого замыкания, в т.ч. для встраивания в комплексные устройства, для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором для оперативных включений и отключений указанных цепей с частотой до 30 включений в час.
Описание

Структура условного обозначения выключателей серии АЕ-20

АЕ-20 X1 X2 - X3 X4 X5 00 X6 XX7

АЕ-20 - серия выключателя

X1 - Величина номинального тока

X2 - Число полюсов и тип максимальных расцепителей тока

X3 - Модификация выключателя

X4- Наличие или отсутсвие вспомогательных контактов

X5 -  Наличие дополнительного расцепителя

X6- Наличие температурной компенсации и регулировки тока

00 - Степень защиты IP

XX7 - Климатическое исполнение

Технические характеристики автоматов АЕ-2046, АЕ-2056, АЕ-2066

Степень защиты

IP00, IP20

Крепление

винт, под DIN рейку

Стандартная упаковка

4 шт.

Сечение присоединенного провода

1-6 кв.мм

Число полюсов

3

Номинальный ток, А

63, 80, 100, 125

Уставки новинальных токов Iнр, А

10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125

Тепловой расцепитель
есть, регулировка +/- 15%
есть, без регулировки

Установка электромагнитного расцепителя

12Iн; 10lн; 5Iн (по заказу);

Номинальное питание, В

380; 660

Предельная коммутационная способность

 5 кА

Масса не более

1,6 кг

Типоисполнения выпускаемых выключателей АЕ-2046, АЕ-2056, АЕ-2066

  • АЕ-2043
  • АЕ-2053М
  • АЕ-2053М1
  • АЕ-2046
  • АЕ-2056
  • АЕ-2056М
  • АЕ-2056М1

Автомати́ческий выключа́тель (от англ. Circuit breaker) — контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных ненормальных условиях в цепи, таких как короткое замыкание.





Автоматический выключатель предназначен для защиты электрической цепи от сверхтока. Главным отличием от плавкой вставки является возможность многократного использования.

Автомат защиты линии был изобретён американским учёным Чарлзом Графтоном Пэйджем в 1836 году. Первую конструкцию автоматического выключателя описал Эдисон в 1879 году, в то время как его коммерческая система электроснабжения использовала плавкие предохранители. Конструкция современных автоматических выключателей была запатентована швейцарской компанией Brown, Boveri & Cie в 1924 году.
