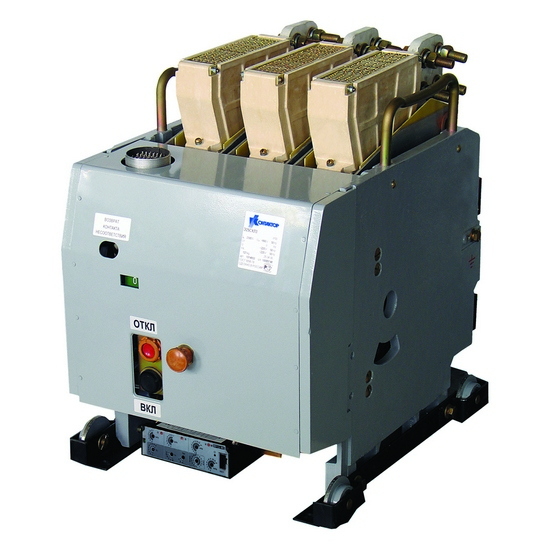

Автоматический выключатель Электрон (Э06, Э16, Э25, Э40)

«Автомат» Электрон Э16В 1600А, Э25В 2500А, Э06В 1000А, 800А, 630А, 400А, Э40В 4000а, Э25С 4000А, Э06С считаются одними из наиболее эффективных и мощных электротехнических устройств, предназначенных для обще-промышленной эксплуатации. Модификации, сконструированные и рассчитанные для работы в сетях с током, номинальное значение которого не превышает 1 600А, позволяют производить пуск асинхронных двигателей (подразумевается короткозамкнутый ротор).
Описание

Условия эксплуатации автоматических выключателей «Электрон»:
• максимальный уровень вибрации объектов, на которых установлены выключатели «Электрон», составляет 100 Гц, что удовлетворяет нормам, описанным в ГОСТ 17516.1-90, и равняется девяти баллам по Шкале Медведева-Шпонхойера-Карника;
• для переменного тока номинальное напряжение цепи должно соответствовать значению 660 В;
• для сетей постоянного тока максимальное напряжение цепи должно соответст-вовать 440 В (диапазон допустимой частоты 50… 60 Гц);
• максимальное число включений автоматов «Электрон» в ручном режиме – 36 раз за двенадцать часов, но не более трех раз за 60 минут;
• предусмотрена возможность установки электромагнитного привода (стандартная комплектация не подразумевает наличие предустановленного электромагнитного привода, позволяющего управлять выключателем «Электрон» дистанционно).

Основная область применения выключателей типа «Электрон» – подстанции и установки различной мощности. Выключатели данной серии предусматривают их применение в сетях с номинальным током 6 300 А.

Ключевые аспекты автоматических выключателей «Электрон»:
• данный тип автоматов на сегодняшний день является наиболее мощным прибором (в рамках категории низковольтных АВ, предназначенных для промышленной эксплуатации);
• гарантированное число рабочих циклов автоматов «Электрон» – 6 300;
• коммутационная способность устройств данной серии зависит от множества различных факторов и не превышает 115 кА;
• вариативность модификаций, предлагаемых заводом-изготовителем, и широкий ассортимент дополнительного оборудования;
• рабочий температурный режим, при котором допускается использование выключателей, находится в пределах от -50 °С до +70 °С;
• максимально допустимый уровень влажности в помещениях и местах установки автоматов «Электрон» составляет 98 %;
• сейсмоустойчивость – 9 баллов по Шкале Медведева-Шпонхойера-Карника (ГОСТ17516.1-90).

Основные технические характеристики автоматов серии Электрон



Э06С

Э06В

Э16В

Э25В

Э25С

Э40В

Э40С

Ном. ток, Iн



250; 400; 630; 800; 1000

630; 1000; 1600

1600; 2500

1000; 1600; 2500; 4000

2500; 4000

4000; 6300

Ном. напряж. , до

Пер. тока

660

660

660

660

Пост. тока

440

Пред. откл. спос. Ics

~380B

40

45

50

65

70

115

~660B

20

30

35

55

50

85

=220B

35

55

60

65

=440B

25

45

50

55

Уст.ном.тока макс. расцепителя Ip, кратные In

Пер. ток

0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25

Пост. ток

0,8; 1,0; 1,25

Уставки по току при перегрузке, xIp

1,25

Уставки по току при к.з., xIp

Пер. ток

3; 4; 5; 6; 7; 8; 9; 10

1,25

Уставки по времени  при перегрузке, с

Пост. ток

2; 4; 6

3; 4; 5; 6; 7; 8; 9; 10

3; 4; 5; 6; 7

3; 4; 5

Уставки по времени при к.з., с

Пер. ток

4; 8; 12; 16

Пост. ток

4; 8; 16

Уст. сраб. защиты мгн. дейст. (отсечка) при КЗ, кА

21

33

50

60

56

Износостойкость, циклов ВО

общее

20000

6300

5000

3000

под нагр.

6300

2500

1600

1000

600

500

Без расц. макс. тока (с расцеп.)

+

+

Исполнение

стационар.

-

+

-

+

выдвижн.

-

+

-

+

-

Вид привода

ручной

+

-

эл-магн.

+

Габариты (мм)

ширина

270

417

600

400

900

700

высота

470

490

750

595

750

595



глубина

346

540

567

567

Масса (не более, кг)

43,5

67,5

219

225,5

112

374,5

209,5

Независ. расц. (пред. срабат. 0,7 - 1,2 Uн)

50Гц

127; 220; 240; 380; 400; 415; 440; 660

60Гц

127; 220; 240; 380; 400; 415;440

Пост. тока

24; 48; 110; 220

Миним. расц. напр., откл. при сниж. напр. 70-35% Uн

127; 220; 2240; 380; 400; 415; 400; 660 (50, 60 Гц)

110; 220; 440 (пост. тока)

Эл-магн. привод 0,85-1,1 Uн. время откл. 4 с. мощность 1,5кВА

50Гц

127; 220; 230; 240

60Гц

220; 230

Пост. тока

110; 220; 440

Свободные контакты

6 (при напряжении до 380 В, 50, 60 Гц)

6 (при напряжении до 220 В постоянного тока)

4"з" + 4"р" (максимальное количество)

Варианты исполнения «автомата» ЭЛЕКТРОН

Э40СУЗ 6300А электропривод, Э40СУЗ 4000А электропривод, Э40ВУЗ 4000А электропривод, Э40ВУЗ 2500А электропривод, Э25СУЗ 1000А электропривод, Э25СУЗ 1600А электропривод, Э25СУЗ 2500А электропривод, Э25СУЗ 4000А электропривод, Э25ВУЗ 1600А электропривод, Э25ВУЗ 2500А электропривод, Э16ВУЗ 630А электропривод, Э16ВУЗ 1000А электропривод, Э16ВУЗ 1600А электропривод, Э06СУЗ 250А ручной привод, Э06СУЗ 400А ручной привод, Э06СУЗ 630А ручной привод, Э06СУЗ 800А ручной привод, Э06СУЗ 1000А ручной привод, Э06СУЗ 250А электропривод, Э06СУЗ 400А электропривод, Э06СУЗ 630А электропривод, Э06СУЗ 800А электропривод, Э06СУЗ 1000А электропривод, Э06ВУЗ 250А ручной привод, Э06ВУЗ 400А ручной привод, Э06ВУЗ 630А ручной привод, Э06ВУЗ 800А ручной привод. Э06ВУЗ 1000А ручной привод, Э06ВУЗ 250А электропривод, Э06ВУЗ 400А электропривод, Э06ВУЗ 630А электропривод. Э06ВУЗ 800А электропривод, Э06ВУЗ 1000А электропривод, Э40С УЗ 6300А электропривод (хранение), Э40С УЗ 4000А электропривод, Э40В УЗ 4000А электропривод, Э40В УЗ 2500А электропривод, Э25С УЗ 1000А электропривод, Э25С УЗ 1600А электропривод, Э25С УЗ 2500А электропривод, Э25С УЗ 4000А электропривод, Э25В УЗ 1600А электропривод, Э25В УЗ 2500А электропривод, Э16В УЗ 630А электропривод, Э16В УЗ 1000А электропривод, Э16В УЗ 1600А электропривод, Э06С УЗ 250А ручной привод, Э06С УЗ 400А ручной привод, Э06С УЗ 630А ручной привод, Э06С УЗ 800А ручной привод, Э06С УЗ 1000А ручной привод, Э06С УЗ 250А электропривод, Э06С УЗ 400А электропривод, Э06С УЗ 630А электропривод, Э06С УЗ 800А электропривод, Э06С УЗ 1000А электропривод, Э06В УЗ 250А ручной привод, Э06В УЗ 400А ручной привод, Э06В УЗ 630А ручной привод, Э06В УЗ 800А ручной привод, Э06В УЗ 1000А ручной привод, Э06В УЗ 250А электропривод, Э06В УЗ 400А электропривод, Э06В УЗ 630А электропривод, Э06В УЗ 800А электропривод, Э06В УЗ 1000А электропривод, Э40 СУЗ 6300А электропривод, Э 40 СУ3 4000А электропривод, Э40 ВУЗ 4000А электропривод, Э 40 ВУ3 2500А электропривод, Э25 СУЗ 1000А электропривод, Э 25 СУ3 1600А электропривод, Э 25СУЗ 2500А электропривод, Э25СУЗ 4000А электропривод, Э 25ВУЗ 1600А электропривод, Э25 ВУ3 2500А электропривод, Э 16ВУЗ 630А электропривод, Э 16 ВУЗ 1000А электропривод, Э 16ВУ3 1600А электропривод, Э06 СУЗ 250А ручной привод, Э 06СУЗ 400А ручной привод, Э 06 СУЗ 630А ручной привод, Э06СУЗ 800А ручной привод, Э06СУЗ 1000А ручной привод, Э06СУЗ 250А электропривод, Э06СУЗ 400А электропривод, Э06СУЗ 630А электропривод, Э06СУЗ 800А электропривод, Э06СУЗ 1000А электропривод, Э06ВУЗ 250А ручной привод, Э06 ВУЗ 400А ручной привод, Э 06ВУЗ 630А ручной привод, Э 06 ВУЗ 800А ручной привод, Э06ВУЗ 1000А ручной привод, Э06ВУЗ 250А электропривод, Э06ВУЗ 400А электропривод, Э06ВУЗ 630А электропривод, Э06ВУЗ 800А электропривод, Э06ВУЗ 1000А электропривод

Автомати́ческий выключа́тель (от англ. Circuit breaker) — контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных ненормальных условиях в цепи, таких как короткое замыкание.





Автоматический выключатель предназначен для защиты электрической цепи от сверхтока. Главным отличием от плавкой вставки является возможность многократного использования.

Автомат защиты линии был изобретён американским учёным Чарлзом Графтоном Пэйджем в 1836 году. Первую конструкцию автоматического выключателя описал Эдисон в 1879 году, в то время как его коммерческая система электроснабжения использовала плавкие предохранители. Конструкция современных автоматических выключателей была запатентована швейцарской компанией Brown, Boveri & Cie в 1924 году.
