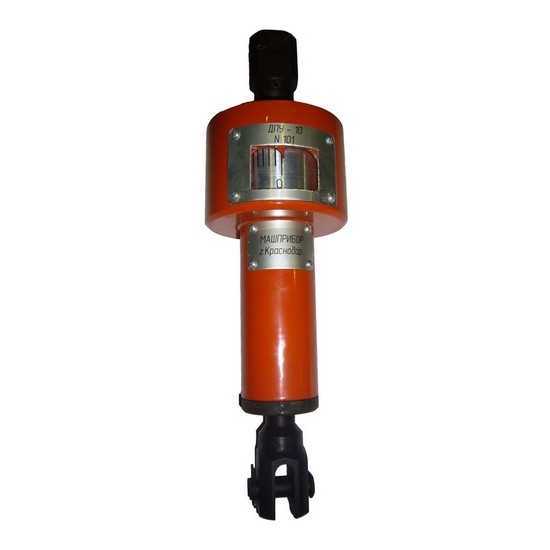

Динамометр ДПУ-10-1

Образцовые механические динамометры переносные 3-го разряда (ДПУ 10-1). Предназначены для измерения статической силы растяжения при периодической поверке испытательных машин и стендов.
Описание

Характеристики динамометра ДПУ-10-1:

  • Производитель: Машприбор
  • Пределы взвешивания: Наибольший: 1 тонна (10kN), Наименьший: 100 кг(1 kN)
  • Конструкция весовой чаши: серьги

Динамометр механический на растяжение (1 тонна или 10kN)

  1. НАЗНАЧЕНИЕ

1.1.  Динамометр общего назначения типа ДПУ (в дальнейшемдинамометр) предназначен для измерения статических растягивающих усилий.

1.2.  По устойчивости к воздействию окружающей среды динамометр относится к изделиям обыкновенного исполнения по ГОСТ 12997-84.

1.3.  По устойчивости к климатическим воздействиям динамометр соответствует исполнению УХЛ категории размещения 2 ГОСТ 15150-69, но для работы при температуре окружающей среды от минус 10 до плюс 45°С.

1.4. Пример условного обозначения динамометра с предельной нагрузкой 10 кН 1 класса точности, обыкновенного исполнения, предназначенного для эксплуатации в условиях умеренного и холодного климата:

Динамометр ДПУ-10-1  –УХЛ 2  ТУ 4273 – 007 47469075 – 06 ТУ

  1. ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

2.1.  Основные параметры и размеры динамометра  приведены в таблице 1.

2.2.  Характеристики.

2.2.1. Пределы допускаемой основной погрешности при нормальных условиях от наибольшего предела измерения составляют: ±1%;

2.2.2. Предел дополнительной погрешности, вызванной изменением температуры окружающей среды, в рабочем диапазоне температур отличных от температуры нормальной области её значений, составляет на каждые 10°С:-0,5 основной погрешности

2.2.3.  Порог чувствительности не превышает 0,5% наибольшего предела измерения.

2.2.4.  Невозвращение стрелки на нулевую отметку шкалы после снятия нагрузки не превышает 0,5 цены деления шкалы

2.2.5.  Допускаемая перегрузкане более 20% наибольшего предела измерения

Таблица 1 – Параметры и размеры динамометра

 Наименование параметра

 Значение параметра

 2.1.1 Предел измерения, кН
                       наибольший
                       наименьший

10
1
 2.1.2 Класс точности по ГОСТ 13837-68
 1
 2.1.3 Цена деления шкалы, кН

 0,2
 2.1.4 Габаритные размеры, мм (не более)
длина с серьгами X диаметр

&

Динамометры, приобретенные нашими Заказчиками, используются для измерения силы сжатия створок автоматически закрывающихся систем, таких как двери автобусов, трамваев, вагонов поездов, метро, а также двери пассажирских и грузовых лифтов, гаражные ворота, автомобильные окна, сдвигающиеся люки на крыше и так далее.

Так как подобные системы в случае неправильной юстировки (настройки) могут стать причиной травм. Поэтому и были разработаны и внедрены технические нормы, определяющие предельные значения сил сжатия в закрывающихся системах. Данные нормы обязательны во всех странах Европейского союза (EU), а также используются в СНГ, США, Японии, Китае, Саудовской Аравии, Австралии, Беларуси и других странах мира.

Особой популярностью сегодня пользуются электронные динамометры, которые стали значительно точнее механических и в некоторых случаях даже дешевле.

Электронный динамометр представляет собой тензометрический датчик, соединенный кабелем с электронным индикатором. Электронный динамометр, в отличие от механического, имеет разные варианты исполнения и прежде всего тут речь идет о виде исполнения самого датчика (S-образный, одноконсольная балка, цилиндрический датчик), а также возможностей системы индикации (температурный диапазон, питание автономное или от сети, единицы измерения: Н, кН, кг, функциональные возможности и др.)

Механические и электронные динамометры предназначены для измерения усилия, как в вертикальном так и в горизонтальном направлении.

ВАЖНО ЗНАТЬ! Самый наименьший предел взвешивания любого динамометра от 1 кг (0,01 кН), приборы, предел измерения которых, до 1 кг (0,01 кН) – это граммометры часового типа, максимальный передел взвешивания которого может быть так же до 10 кг (0,1кН), как и у динамометра; не забудьте упомянуть при Заказе наибольший предел измерения динамометра, для каких целей будет использоваться прибор (во многих случаях подходят крановые весы) и исполнение: электронный, гидравлический или механический. Наши квалифицированные сотрудники помогут Вам определиться в своем выборе и получить максимально выгодные предложения от производителей (ведь наша компаний ООО «АтомЭлектроКомплект» — «первый поставщик в Беларуси»).
