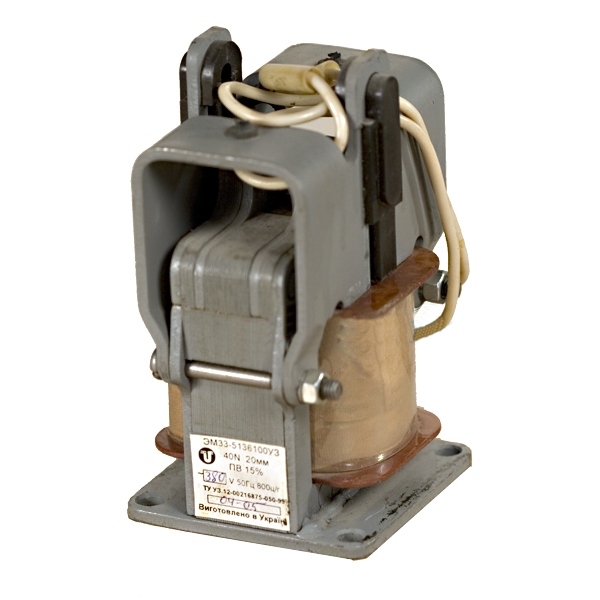

Электромагниты ЭМ 33
Электромагниты ЭМ 33 тянущего и толкающего исполнения одностороннего действия, переменного тока. Электромагниты предназначены для применения в исполнительных механизмах различного промышленного назначения только на стационарных установках. Рабочее положение электромагнитов горизонтальное и вертикальное. Электромагниты рассчитаны для включения в сеть переменного тока, частота 50 и 60 Гц., номинальное рабочее напряжение до 660 В, со степенью защиты IP00; IP20.
Технические характеристики
|
Тип
|
Относительная продол.остав.включе- ПВ %
|
Время срабатывания, мс.
|
Время возврата, мс.
|
| ЭМ 33-3
ЭМ 33-4 ЭМ 33-5 ЭМ 33-6 ЭМ 33-7 ЭМ 33-8 |
100;40
15 100;40 15 100;40 15 100;40 15 100;40 15 100;40 15 |
200
200 70 100 100 280 |
220
220 220 80 250 250 |
|
Тип электромагнита
|
Номинальный ход якоря, мм
|
Номинальное тяговое усилие, Н
|
Номинальная частота включений в час
|
| ЭМ 33-3
ЭМ 33-4 ЭМ 33-5 ЭМ 33-6 ЭМ 33-7 ЭМ 33-8 |
15
17 20 25 30 35 |
10,0
16,0 25,0 40,0 63,0 100,0 |
2600
3200 2400 1600 1200 600 |
Пример заказа электромагнита 6 габарита, тянущего исполнения (ПВ-100%) номинальное тяговое усилие 40 П, напряжение 110В, частоты 50Гц с гибкими выводами, степени защиты IP20, климатическое исполнение УЗ или ТЗ ЭМ-33-61111-2013 110В 50Гц.
1. Тянущего исполнения (ПВ 15%) ЭМ-33-61161-2013УЗ 110В 50Гц.
2. Толкающего исполнения (ПВ 100%) ЭМ-33-61311-2013УЗ 110В 50Гц.
3. Толкающего исполнения (ПВ 15%) ЭМ-33-61361-2013УЗ 110В 50Гц.
Габаритные, установочные и присоединительные размеры эл.магнитов со степенью защиты УР00
|
Электромагнит
|
Ход, мм
|
А
|
А1
|
В
|
В1
|
В2
|
В4
|
Н
|
В
|
| ЭМ 33-3
ЭМ 33-4 ЭМ 33-5 ЭМ 33-6 ЭМ 33-7 ЭМ 33-8 |
15
15 20 2 25 30 |
46
48 53 66 76 82 |
46
48 53 66 76 82 |
60
60 65 80 90 100 |
60
60 65 80 90 100 |
70
70 75 94 94 120 |
75
75 79 98 98 120 |
95
95 113 142 142 161 |
8,5
10,5 10,5 12,5 16,5 20,5 |
|
Электромагнит
|
Н1
|
Н2
|
h
|
h1
|
h2
|
d
|
d1
|
d2
|
d3
|
s
|
Масса, кг
|
| ЭМ 33-3
ЭМ 33-4 ЭМ 33-5 ЭМ 33-6 ЭМ 33-7 ЭМ 33-8 |
84
84 98 122 122 143 |
96,5
96,5 115 144 144 163 |
2,5
2,5 256 3 3 3 |
84
84 102 126 126 145 |
8,5
8,5 10,5 12,5 12,5 14,8 |
8
8 8 12 12 12 |
5,8
5,8 6,5 8 8 8 |
6,5
6,5 6,5 8 8 8 |
16
16 16 25 25 25 |
4,0
4,0 4,0 5,0 5,0 5,0 |
0,9
0,9 1,4 2,6 3 5,2 |
Электромагнит создает магнитное поле с помощью обмотки, обтекаемой электрическим током. Для того чтобы усилить это поле и направить магнитный поток по определенному пути, в большинстве электромагнитов имеется магнитопровод, выполняемый из магнитно мягкой стали.
Электромагниты являются неотъемлемой частью электрических машин, многих устройств промышленной автоматики, аппаратуры регулирования и защиты разнообразных электротехнических установок. Развивающейся областью применения электромагнитов является медицинская аппаратура. Наконец, гигантские электромагниты для ускорения элементарных частиц применяются в синхрофазотронах.
Катушки индуктивности (электромагнитные катушки, соленоиды) широко используются для управления соленоидными клапанами, пневмораспределителями, импульсными клапанами и другими компонентами систем управления и распределения (дистрибуции).
