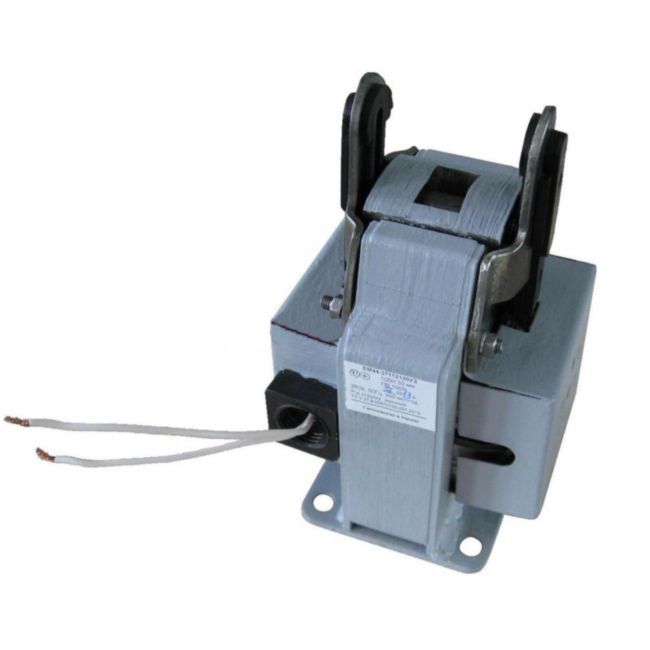

Электромагниты ЭМ 44
Электромагниты серии ЭМ44 предназначены для дистанционного управления исполнительными механизмами различного промышленного назначения.
УСЛОВИЯЭКСПЛУАТАЦИИ
Высота над уровнем моря до 4300м. Диапазон рабочих температур от -40 до +45°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а так же агрессивных газов и паров в концентрациях, разрушающих металлыи изоляцию.
Рабочее положение в пространстве вертикальное с допустимым отклонением 5°влюбую сторону.
СТРУКТУРАУСЛОВНОГООБОЗНАЧЕНИЯ ЭМ44-ХХ-1ХХ1-20-ХЗ:
- ЭМ- электромагнит;
- 44 - номер серии;
- XX- габаритэлектромагнита (31, 32, 33, 37);
- 1- обозначение рода тока (переменный);
- X- исполнение по способу воздействия на исполнительный механизм (1 - тянущее, 3 -толкающееи тянущее);
- X- режим работы (относительная продолжительность включения 2 - ПВ 100%, 4 - ПВ 40%, 6 - ПВ 15%); 1- с гибкими выводами; 20 - исполнение по степенизащиты (IP20); ХЗ - климатическое исполнение (У, Т) и категорияразмещения (3).
ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ
|
Типэлектромагнита |
ЭМ44-31 |
ЭМ44-32 |
ЭМ44-33 |
ЭМ44-37 |
|
Номинальноенапряжениепитания, В |
110, 127, 220, 230, 380, 400, 415, 440, 500 длячастоты 50 и 60Гц |
|||
|
Механическаяизносостойкость, млн. циклов |
4 |
4 |
4 |
1.6 |
|
Масса, кг |
0.8 |
1.25 |
1.35 |
4.0 |
Электромагниты работают при колебаниях напряжения питающей сети в пределах от 0.9 до 1.1 номинального.
|
Тип электромагнита |
ПВ, % |
Ход якоря, мм |
||||||||
|
30 |
25 |
20 |
15 |
10 |
8 |
5 |
3 |
0 |
||
|
Тяговое усилие, Н |
||||||||||
|
ЭМ44-31 |
100 |
- |
- |
- |
21.0 |
21.5 |
23.5 |
25.5 |
28.5 |
55.0 |
|
40 |
- |
- |
- |
25.0 |
25.5 |
27.5 |
29.5 |
32.5 |
62.5 |
|
|
15 |
- |
- |
- |
30.0 |
30.5 |
33.5 |
35.5 |
38.5 |
72.5 |
|
|
ЭМ44-32 |
100 |
- |
- |
30.0 |
33.0 |
37.0 |
38.0 |
40.0 |
44.0 |
75.0 |
|
40 |
- |
- |
36.0 |
39.0 |
43.0 |
44.0 |
46.0 |
50.0 |
90.0 |
|
|
15 |
- |
- |
43.0 |
46.0 |
50.0 |
51.0 |
53.0 |
57.0 |
107.5 |
|
|
ЭМ44-33 |
100 |
- |
- |
50.0 |
52.0 |
53.0 |
55.0 |
60.0 |
65.0 |
125.0 |
|
40 |
- |
- |
60.0 |
62.0 |
63.0 |
65.0 |
70.0 |
75.0 |
150.0 |
|
|
15 |
- |
- |
75.0 |
77.0 |
78.0 |
80.0 |
85.0 |
90.0 |
187.0 |
|
|
ЭМ44-37 |
100 |
105.0 |
120.0 |
125.0 |
140.0 |
165.0 |
- |
180.0 |
- |
262.5 |
|
40 |
120.0 |
140.0 |
150.0 |
165.0 |
185.0 |
- |
206.0 |
- |
300.0 |
|
|
15 |
150.0 |
175.0 |
185.0 |
210.0 |
230.0 |
- |
250.0 |
- |
375.0 |
|
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

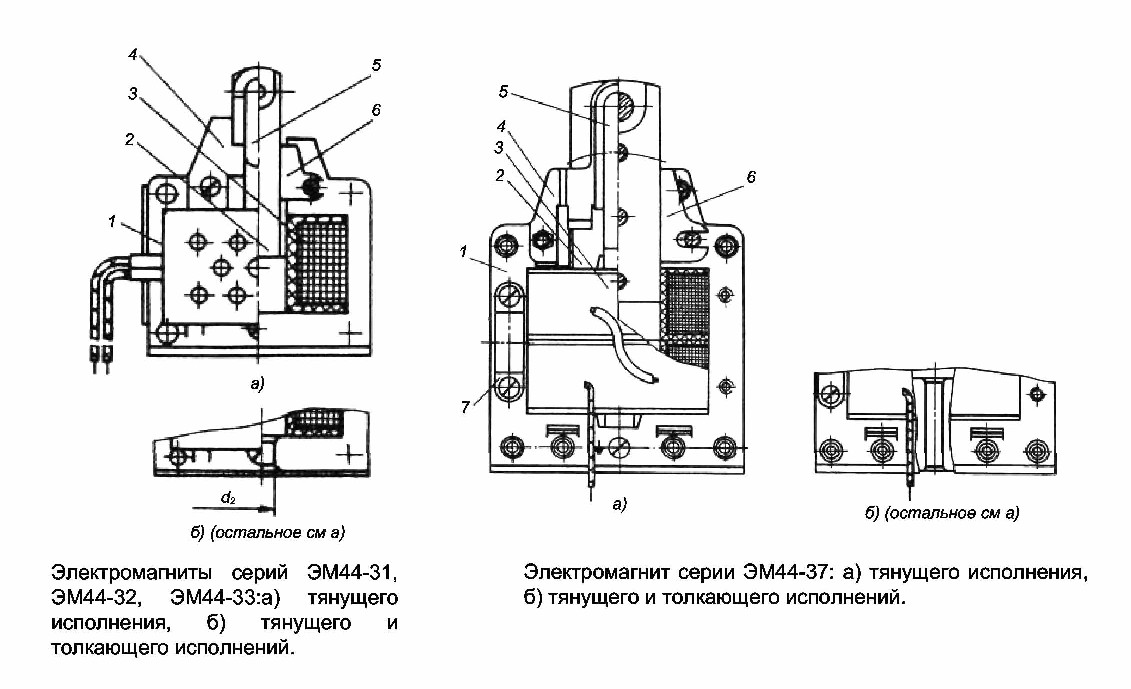

Электромагнит серии ЭМ44-37 тянущего исполнения состоит из ярма 1, якоря 2, двух каркасных катушек 3, соединенных последовательно, скоб 4 и накладных направляющих 5, выполненных из термопластичного материала.
Наружные пластины ярма имеют конструктивные элементы для фиксации катушек и крышек на электромагните. Вверхней части ярма установлены скобы 6 изнемагнитного материала, предотвращающие боковое притяжение якоря кярму при прохождении магнитного потока через магнитную систему.
На ярме установлена стойка 7 для присоединения к электромагниту металлорукава.
Электромагниты серии ЭМ44-31, ЭМ44-32, ЭМ44-33 тянущего исполнения состоят из ярма 1, якоря 2, каркасной катушки 3, скоб 4, направляющих 5 искоб 6.
Электромагниты тянущего и толкающего исполнения отличаются от электромагнитов тянущего исполнения только конструкцией ярма.
При подаче на катушку напряжения происходит втягивание якоря электромагнита. При этом якорь совершает возвратно - поступатель ноедвижение.
Возврат якоря в исходное положение после снятия напряжения происходит либо под воздействием силы тяжести, либо под воздействием возвратной пружины исполнительного механизма.

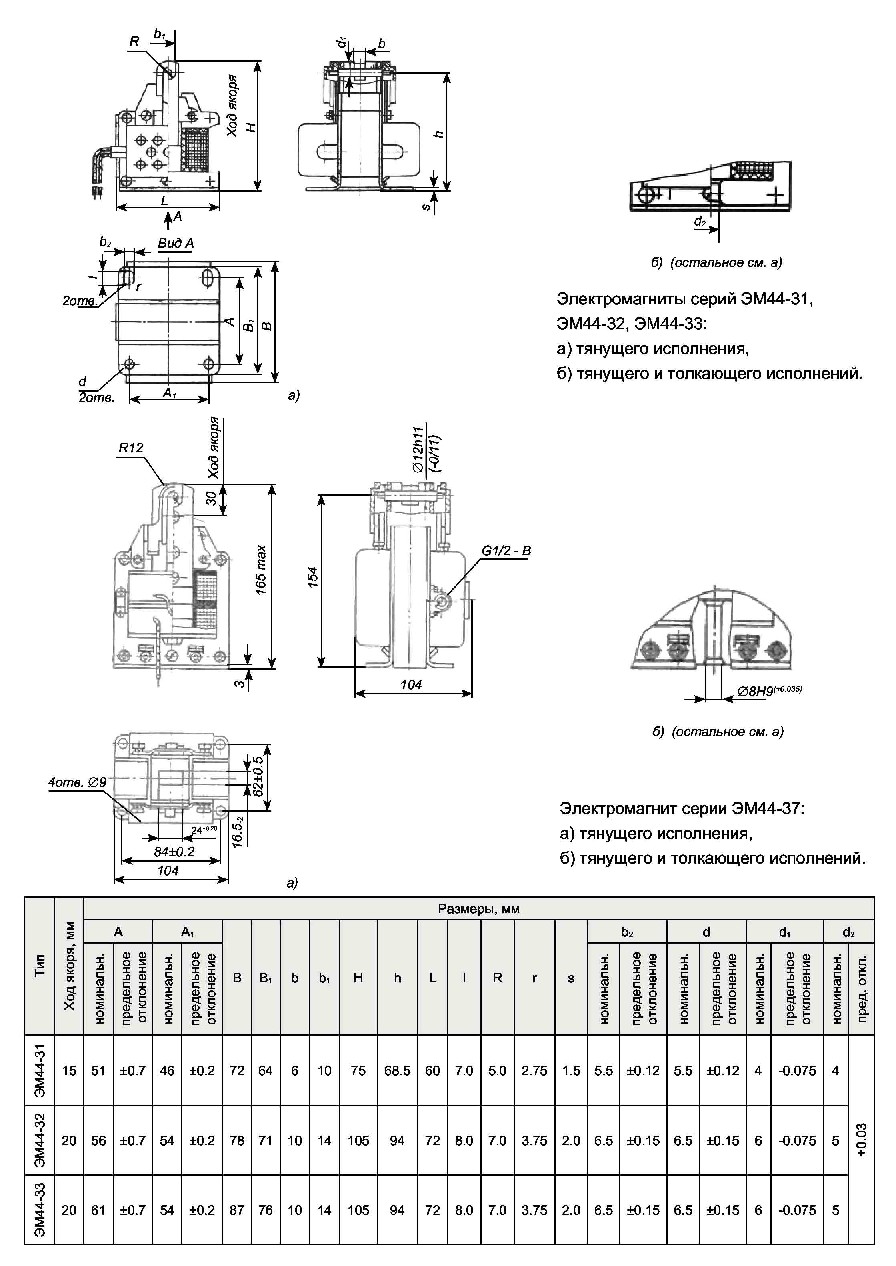

Габаритные, установочные и присоединительные размеры
Электромагнит создает магнитное поле с помощью обмотки, обтекаемой электрическим током. Для того чтобы усилить это поле и направить магнитный поток по определенному пути, в большинстве электромагнитов имеется магнитопровод, выполняемый из магнитно мягкой стали.
Электромагниты являются неотъемлемой частью электрических машин, многих устройств промышленной автоматики, аппаратуры регулирования и защиты разнообразных электротехнических установок. Развивающейся областью применения электромагнитов является медицинская аппаратура. Наконец, гигантские электромагниты для ускорения элементарных частиц применяются в синхрофазотронах.
Катушки индуктивности (электромагнитные катушки, соленоиды) широко используются для управления соленоидными клапанами, пневмораспределителями, импульсными клапанами и другими компонентами систем управления и распределения (дистрибуции).
