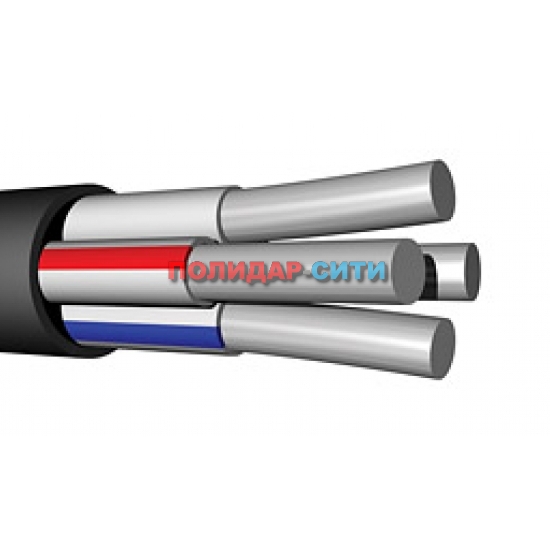

Кабель АВВГнг

Силовые кабели с алюминиевыми жилами, с ПВХ изоляцией в ПВХ оболочке.
Описание

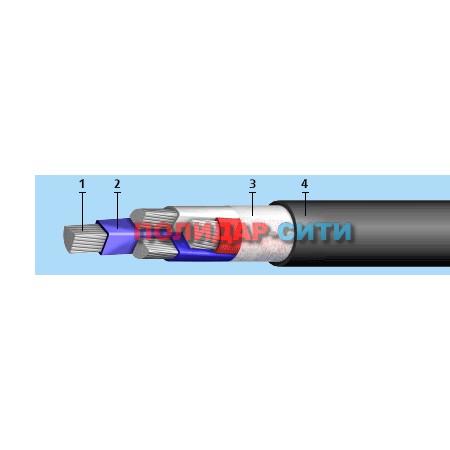

Конструкция

1. Алюминиевая токопроводящая жила:

• однопроволочная (класс 1) сечением 2,5-240 кв.мм-”ож”,
• многопроволочная (класс 2) сечением 70-240 кв.мм;
2. Изоляция из ПВХ пластиката,маркировка жил:

• цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
• цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
3. Заполнение из ПВХ жгутов;
4. Обмотка из нетканого полотна для многожильныхкабелей сечением жил 16 кв.мм и выше;
5. Оболочка из ПВХ пластиката пониженной горючести.
------------------------------------
Примечание: по требованию потребителей могут поставляться пятижильные кабели с сечением жил до 95 кв.мм.

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
• в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
• для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
• для прокладки в пожароопасных помещениях;
• для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации.
Кабели не распространяют горение при прокладке в пучках. Кабели могут использоваться на атомных электростанциях.



Число и номинальное сечение жил, мм  Наружный диаметр, мм   Масса 1 км кабеля, кг
0,66 кВ 1 кВ 0,66 кВ 1 кВ

Кабели марки АВВГнг с круглыми жилами
2х2,5 8,4 9,8 68 91
2х4 10,3 11,5 104 123
2х6 11,3 12,5 123 143
2х10 13,6 14,0 174 182
2х16 15,5 15,9 228 237
2х25 19,0 19,4 342 352
2х35 21,0 21,4 420 431
2х50 24,8 25,2 582 596

3х2,5 9,4 10,3 96 110
3х4 10,9 12,2 127 152
3х6 11,9 13,2 154 180
3х10 14,4 14,8 223 232
3х16 16,4 16,9 298 309
3х25 20,2 20,6 451 464
3х35 22,3 22,8 560 575
3х50 26,4 26,8 781 800

4х2,5 10,2 11,2 115 132
4х4 11,8 13,3 154 184
4х6 13,0 14,4 188 220
4х10 15,8 16,3 275 288
4х16 18,5 18,9 391 405
4х25 22,3 22,7 567 584
4х35 25,0 25,5 733 752
4х50 29,1 29,6 991 1016

5х2,5 11,1 12,1 138 159
5х4 12,9 14,5 188 227
5х6 14,2 15,8 232 271
5х10 17,3 17,9 342 357
5х16 20,3 20,8 489 507
5х25 24,9 25,5 740 761
5х35 27,6 28,1 924 947
5х50 32,2   1262
Кабели марки АВВГнг с секторными жилами
3х50   29,6   870
3х70   32,4   1097
3х95   36,0   1436
3х120   38,5   1702
3х150   41,1   2014
3х185   44,1   2407
3х240   49,1   3117

4х50   29,8   1057
4х70   33,0   1354
4х95   37,5   1792
4х120   40,5   2147
4х150   43,7   2560
4х185   47,7   3126
4х240   53,5   4012

5х50   32,9   1336
5х70   37,0   1745
5х95   41,2   2227
5х120   44,8   2687
5х150   48,4   3221
5х185   52,8   3891
5х240   59,5   4965
