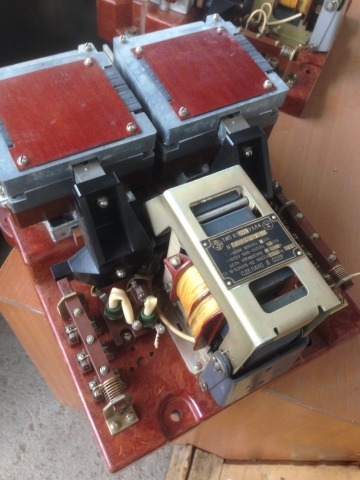

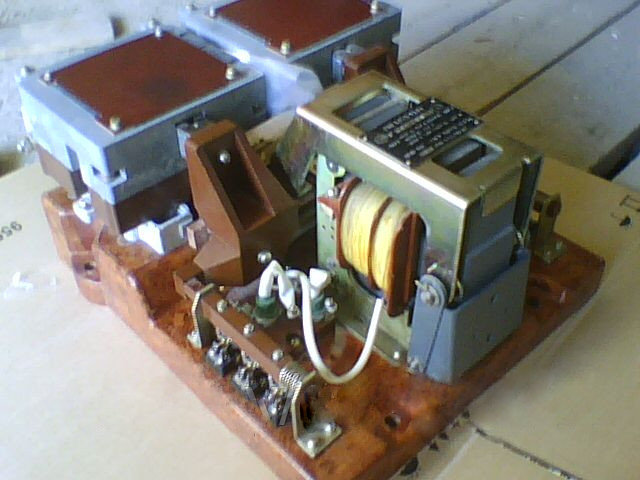

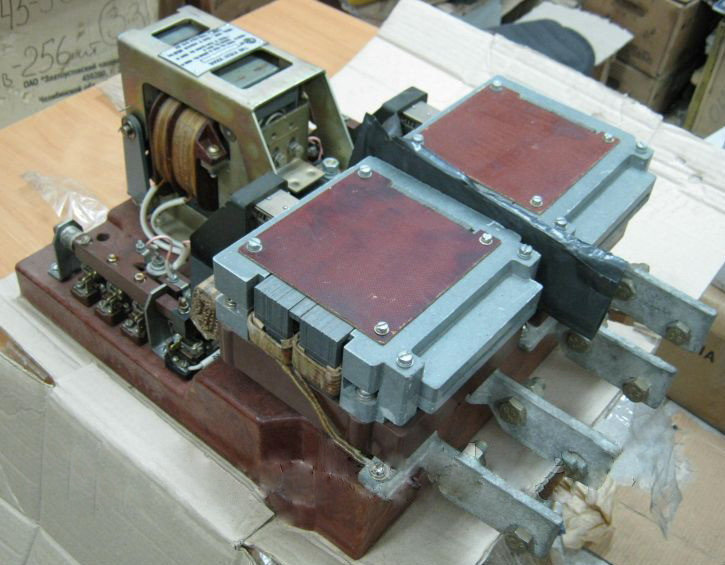

Контактор высокочастотный K1521

Контакторы высокочастотные K1521 предназначены для включения и отключения установок индукционного нагрева, в том числе закалочных и плавильных, в цепях средней частоты от 500 до 10000 Гц. Контакторы К1521 рассчитаны для электрических сетей на номинальное напряжение главной цепи до 800 В частотой -10000 Гц.
Описание

Контакторы высокочастотные K1521 предназначены для включения и отключения установок индукционного нагрева, в том числе закалочных и плавильных, в цепях средней частоты от 500 до 10000 Гц. Контакторы К1521 рассчитаны для электрических сетей на номинальное напряжение главной цепи до 800 В частотой -10000 Гц.

Контакторы серии К1521 функционируют в прерывисто - продолжительном, продолжительном, повторно-кратковременном и кратковременном режимах работы.

Контакторы высокочастотные К-1521 состоят из контактно- включающего электромагнита, дугогасительной системы, подвижной системы, вспомогательных контактов и основания, системы охлаждения,  а также выпрямительного устройства для контакторов с управлением переменного тока

Дугогасительно- контактная система К 1521 состоит из дугогасительной камеры, основных и дугогасительных контактов, соединенных параллельно и имеющих серебро-содержащие накладки. Электромагнитная система состоит из сердечника, якоря и включающей катушки. Катушка цепи управления состоит из двух обмоток: включающую и удерживающую, соединенные последовательно. На контакторе К1521 установлены три размыкающих и три замыкающих контакта вспомогательной цепи.

Скачать документ в формате PDF!Техническая информация по контакторам высокочастотным серии К1500 (К1521).pdf

В серию контакторов высокочастотных К1000 входят контакторы типов К1500 , К1600 и К1700.

Контакторы типов К1500 и К1600 предназначены для включения и отключения установок индукционного нагрева, в том числе закалочных и плавильных, в цепях средней частоты от 500 до 10000 Гц. Эти контакторы рассчитаны на номинальное напряжение главной цепи до 800 В при частотах 500-10000 Гц и до 1600 В - при частотах 500-2400 Гц.

Контакторы типа К1700 - для включения и отключения конденсаторных батарей в системе электропитания индукционных плавильных печей в цепях переменного тока промышленной частоты. Они рассчитаны на напряжение до 1200 В при частоте 50 и 60 Гц.

Контакторы серии К1000 рассчитаны на продолжительный, прерывисто-продолжительный, кратковременный и повторно-кратковременный режимы работы.

Структура условного обозначения типов контакторов:

   К   1   Х   Y Z УХЛ4 (или ОМ)

Где: К -буквенное обозначение серии,
     1 - цифровое обозначение серии,
     Х - цифровое обозначение исполнения по виду охлаждения основных контактов:
     5 - с естественным охлаждением при токе средней частоты;
     6 - с водяным охлаждением при токе средней частоты;
     7 - с естественным охлаждением при токе промышленной частоты
     Y - цифровое обозначение напряжения питания цепи управления:
     1 - для 110 В, 2 - для 220 В,      3 - для 380 В, 4 - для 230 В,
     5 - для 240 В, 6 - для 400 В, 7 - для 415 В,      8 - для 440 В.
     Z - цифровое обозначение исполнения по питанию цепи управления:
     1 - от сети переменного тока с установленным на контакторе выпрямительным устройством;
     2- от сети постоянного тока.
УХЛ4 или ОМ - обозначение климатического исполнения и категории размещения.

Примеры обозначений: К1511 УХЛ4, К1521 УХЛ4, К1531 УХЛ4, К1571 УХЛ4, К1512 ОМ4, К1621 ОМ4, К1661 УХЛ4, К1612 УХЛ4, К1711 УХЛ4, К1751 УХЛ4, К1722 ОМ4.
