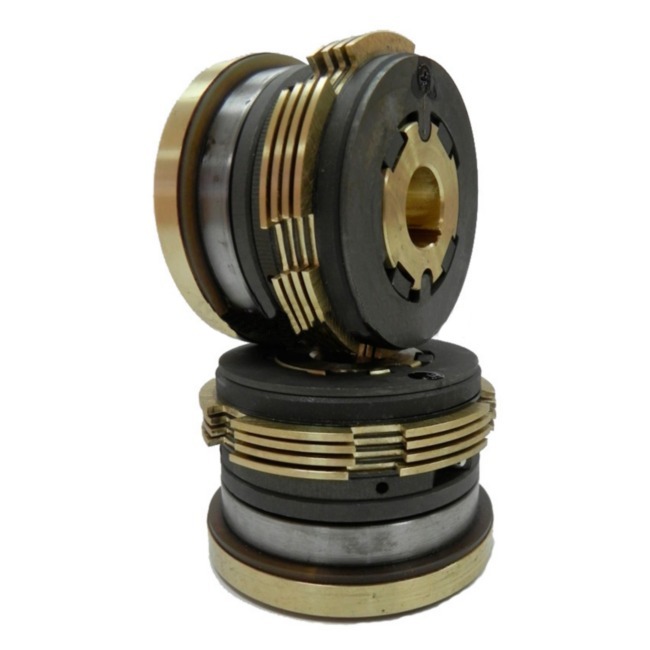

Муфта ЭТМ XX1 (С)
Муфта электромагнитная ЭТМ XX1 (С, "сухая") – предназначена для передачи вращающего момента от ведущего вала к ведомому, при помощи упрощенных магнитных систем. ЭТМ..1С применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт.
Муфта изготовлена в климатическом исполнении У категории 3 по ГОСТ 15150-69, ГОСТ 15543-70 и может работать в следующих условиях:
- верхнее и эффективное значение t – +40С?
- высота над уровнем моря – до 1000 м
- окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не содержащая туманы и брызги токопроводящих жидкостей и токопроводящую пыль
- место установки должно быть защищено от попадания воды, эмульсии и масла
- вибрация мест крепления муфт с частотой до 25 Гц при ускорении до 0,7;
- рабочее положение в пространстве горизонтальное. (Допускается установка муфты с вертикальным положением оси вращения, якорем вверх и якорем вниз. При этом предельные скорости вращения - не более 80% значений предельных скоростей).
- использование муфт в режиме длительного скольжения не допускается;
- режим работы муфты – включено/выключено
Питание на электромагнитную муфту подается через бронзовое контактное кольцо от графитового стрежня, щеткодержателя ЭМЩ 2(М).

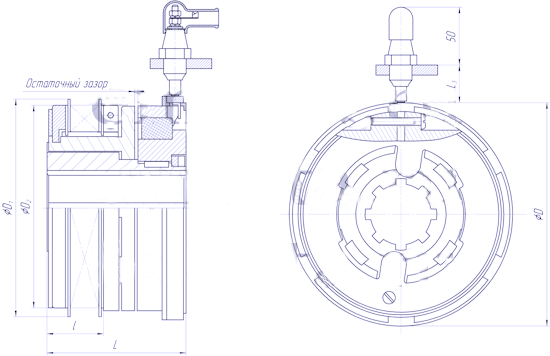

Рисунок 1.
Таблица 1
габарит
|
D
|
D1
|
D2
|
остаточный
зазор, мм |
L
|
l
|
номинальный
передаваемый момент, кгс |
Масса, кг
|
номиналь-ное напряжение, V |
номинальный ток А |
Предельная скорость вращения, об/мин |
мощность катушки, Вт |
05
|
80
|
79
|
70
|
0.2
|
52
|
19
|
1,6
|
0,88
|
24 |
1,78
|
5000
|
|
06
|
90
|
89
|
80
|
0.2
|
60
|
24
|
2,5
|
1,43
|
2.00
|
4500
|
||
07
|
100
|
99
|
90
|
0.25
|
63
|
26
|
4,0
|
2,0
|
2,78
|
4000
|
||
08
|
110
|
109
|
100
|
0.25
|
70
|
31
|
6,3
|
2,85
|
2,92
|
3500
|
||
09
|
120
|
118
|
110
|
0.3
|
75
|
28
|
10
|
3,45
|
3,72
|
3000
|
||
10
|
135
|
133
|
125
|
0.3
|
85
|
34
|
16,0
|
5,48
|
3,8
|
2800
|
||
11
|
150
|
148
|
140
|
0.3
|
98
|
40
|
25,0
|
7,8
|
5,0
|
2500
|
||
12
|
170
|
168
|
160
|
0.4
|
115
|
50
|
40,0
|
11,2
|
5,0
|
2200
|
||
13
|
190
|
18
|
180
|
0.4
|
135
|
60
|
63,0
|
15,8
|
-
|
2000
|
||
14
|
215
|
213
|
200
|
0.4
|
155
|
63
|
100
|
22,8
|
-
|
1800
|
||
15
|
240
|
237
|
220
|
0.5
|
175
|
72
|
160
|
32,2
|
-
|
1600
|
На рис 2. изображен корпус 2 с закреплёнными в нем катушкой 7 и контактным кольцом 13. Якорь муфты 8, пакет фрикционных дисков (внутренних 4 и наружных 9), нажимной диск 10 с фиксатором 11, объединены общей втулкой 12, изготовленной из немагнитного материала. Контактное кольцо 13 изолировано от корпуса изоляционным кольцом 14. Один выводной конец катушки присоединен к контактному кольцу 13, второй – к корпусу 2 магнитной системы.
Регулировочная гайка 5 служит для компенсации износа фрикционных дисков и регулировки баласного зазора. Восстановление первоначального зазора производится путем поворота регулировочной гайки по часовой стрелки.
Для передачи момента на ведомый вал 6 служит поводок 3, жестко связанный снаружным диском 9.
Рисунок 2.
При включении муфты вращающий момент, равный либо меньший по величине передаваемому моменту муфты, передается от ведущего вала 1 на ведомый вал 6. В случае подачи на ведуший вал момента превышаюшего передаваемый момент муфты более чем 20% - электромагнитная муфта переходит в режим проскальзования с нестабильной передачей крутящего момента. В этом случае происход быстрый износ фрикционных дисков.
Через некоторое время толщина внутреннего или наружного диска муфты сократиться, что приведет к отключению системы. Для востановления работоспособности необходимо заново отрегулировать баластный зазор.
Возможно, вы здесь, потому что ищите, где купить (заказать) : ЭТМ 051, ЭТМ 061, ЭТМ 071, ЭТМ 091, ЭТМ 101, ЭТМ 111, ЭТМ 121, ЭТМ 131, ЭТМ 141, ЭТМ 151 и другие модели.
Электромагнитная муфта по принципу действия напоминает асинхронный двигатель, в то же время отличаясь от него тем, что магнитный поток в ней создастся не трехфазной системой, а возбуждаемыми постоянным током вращающимися полюсами.
Электромагнитные муфты применяют для замыкания и размыкания кинематических цепей без прекращения вращения, например в коробках скоростей и передач, а также для пуска, реверсирования и торможения приводов станков. Применение муфт позволяет разделить пуск двигателей и механизмов, уменьшить время пускового тока, устранить удары как в электродвигателях, так и в механических передачах, обеспечить плавность разгона, устранить перегрузки, проскальзывания и др. Резкое уменьшение пусковых потерь в двигателях снимает ограничение по допустимому числу включений, что очень важно при цикличной работе двигателя
