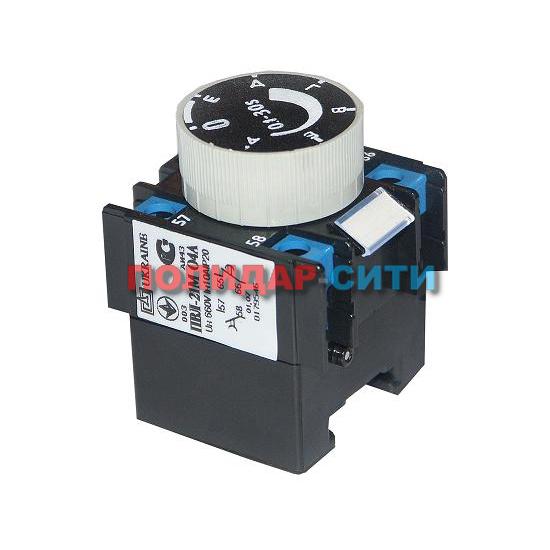

Дополнительные контакты ПВЛ
Приставки выдержки времени для установки на контакторы, пускатели ПМЛ на токи 10, 16, 25, 40, 63, 80 и 100А, применяются в качестве комплектующих изделий в стационарных установках, в основном в схемах управления электроприводами при напряжении до 440В постоянного и до 660В переменного тока частотой 50 и 60Гц. Пневмоприставка предназначена для создания выдержки времени при включении или отключении контактора, пускателя. Приставки механически соединяются с контакторами, пускателями и фиксируются при помощи защелки. Способ крепления обеспечивает жесткую и надежную связь между приставкой выдержки времени и контактором,пускателем. Пневматические приставки ПВЛ выпускаются со степенью защиты IP00 с 1р+1з доп.контактом. Для увеличения количества вспомогательных контактов цепи управления контактора, пускателя ( при установленной приставке ПВЛ) применяется приставка бокового крепления серии ПКБ.

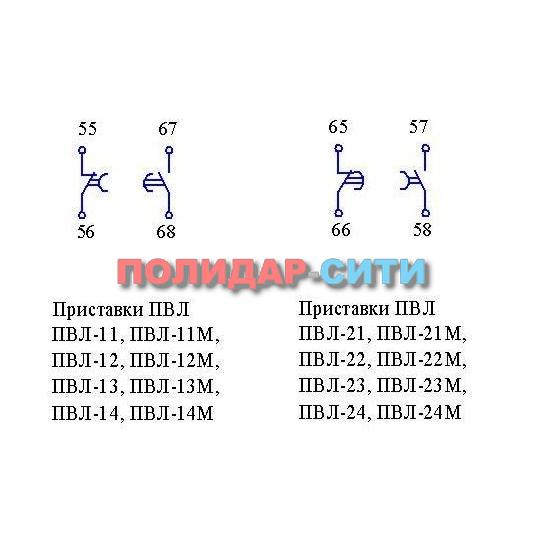

Изготавливаются приставки следующих типов:
ПВЛ-11, 13; ПМЛ-11М, 13М;
ПВЛ-12, 14; ПВЛ-12М, 14М;
ПВЛ-21, 23; ПВЛ-21М, 23М;
ПВЛ-22, 24; ПВЛ-22М, 24М
Буква М - исполнение приставки со степенью защиты IP20
Отсутствие буквы означает приставку со степенью защиты IP00
Первая цифра в обозначении:
1 - выдержка времени при включении; 2 -выдержка времени при отключении.
Вторая цифра обозначает диапазон выдержки времени для ПВЛ-1:
1-от 0,1 до 30с.
2- от 10 до 180с.
3- от 0,1 до 15с.
4- от 10 до 100с.
Вторая цифра обозначает диапазон выдержки времени для ПВЛ-2:
1 - от 0,1 до 30с;
2 - от 10 до 180с;
3 - от 0,1 до 15с ;
4 - от 10 до 100с.
Габаритные размеры, мм – 44х47х57
Масса, кг – 0,08
Приставки ПВЛ (М) - на морские суда не поставляются.
Исполнение по коммутационной износостойкости в режиме нормальных коммутаций: А-3,0 млн.циклов.
Для подключения любого оборудования к питающей электрической сети используются коммутационные приборы различной сложности. Их примерами из повседневного быта являются всем привычные штепсельные разъемы вилка-розетка или выключатели осветительных ламп. Магнитные пускатели выполняют подобные функции для более мощного оборудования.
При необходимости периодического замыкания и разъединения электрических цепей с высокой нагрузкой, возникает потребность выполнять эти процессы как можно быстрее. Связано это с возникновением искрового или дугового разряда между контактирующими частями коммутационной аппаратуры.
Чем больше протекающая через узел мощность электрического тока, тем выше вероятность возникновения разрядов, оказывающих разрушающее воздействие на коммутационные аппараты и представляющих опасность для жизни. Различные конструкции магнитных пускателей обладают высоким быстродействием, благодаря чему уже много лет находят широкое применение на службе человеку.
Все виды электромагнитных пускателей вне зависимости от комплектации конкретной модели имеют в своем составе несколько основных частей. Технические характеристики и особенности работы каждой из них стоит рассмотреть подробнее.
Изготавливается из прочных сортов пластмасс с высокими изоляционными свойствами, что обеспечивает надежную основу для крепления остальных элементов. Повышенная устойчивость внутренних направляющих к износу препятствует появлению перекосов, нарушающих быстроту работы подвижных частей.
По степени защиты внутреннего пространства от воздействия окружающей среды делятся на три типа:
- закрытый тип корпуса обеспечивает высокую защиту от проникновения пыли и влаги, вплоть до полной герметичности;
- открытый вариант обладает хорошей вентиляцией для отвода излишнего тепла от греющихся элементов;
- полуоткрытый тип занимает промежуточное место по распределению преимуществ и недостатков первых двух конструкций.
