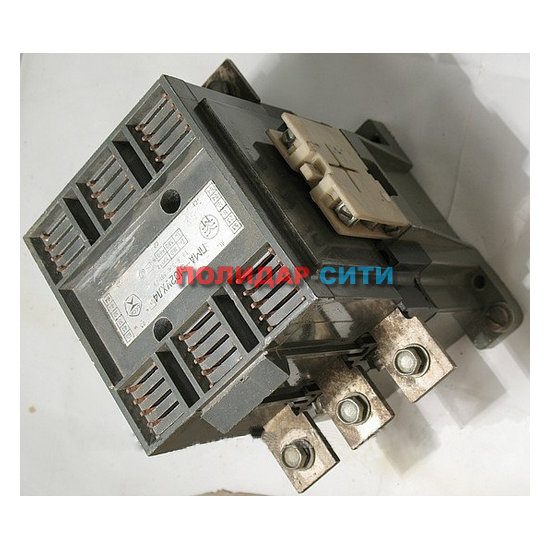

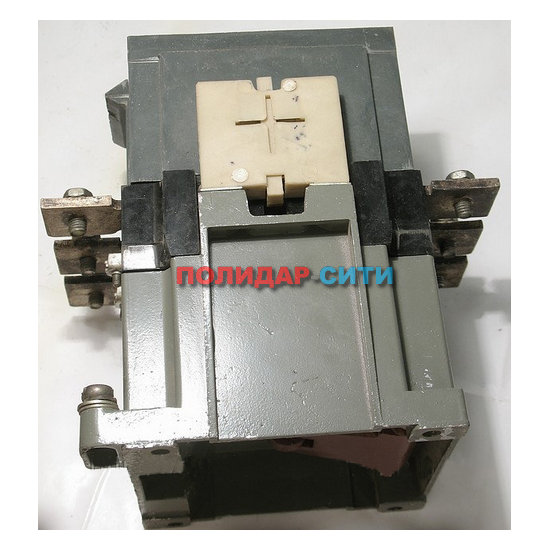

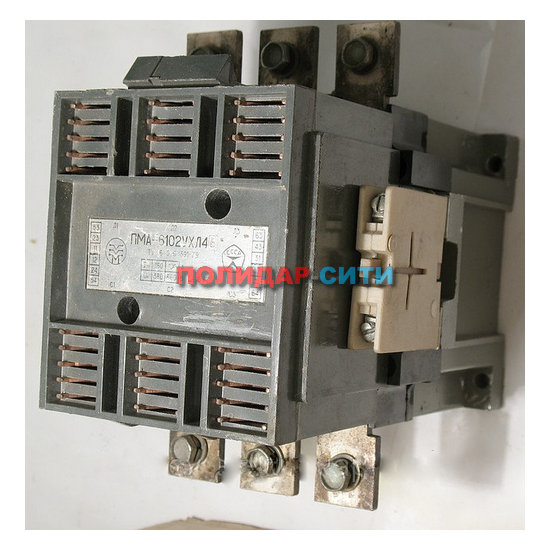

Пускатель ПМА-6102, ПМА-6100 160А

Пускатели электромагнитные ПМА предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором мощностью до 75кВт при напряжениях до 380 и 660В переменного тока частотой 50, 60 и 100Гц.

Пускатели с электромагнитом постоянного тока применяются в тепловозах; допускается их использование в общепромышленных стационарных установках.

Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.

Дополнительные функции: реверсирование, при наличии тепловых реле - защита двигателей от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз, изменение схемы включения обмоток U /D.

Пускатели выпускаются в следующих исполнениях:

• открытое без теплового реле;
• открытое с тепловым реле;
• закрытое без теплового реле;
• закрытое с тепловым реле.

Ток теплового реле пускателя соответствует номинальному току пускателя.

Структура условного обозначения:

ПМА-ХХХХХХХХХХХ

• ПМА   - серия пускателей магнитных;
• X - величина пускателя в зависимости от номинального тока (3 - 40А; 4 - 63А; 80А; 5 - 100А; 6 - 160А);
• X - назначение и наличие теплового реле и аппарата позисторной защиты:
  • 1 - без реле, нереверсивные;
  • 2 - с реле, нереверсивные;
  • 3 - без реле, реверсивные с электрической блокировкой;
  • 4 - с реле, реверсивные с электрической блокировкой;
  • 5 - без реле, реверсивные с электрической и механической блокировками;
  • 6 - с реле, реверсивные с электрической и механической блокировками;
  • 7 - с аппаратом позисторной защиты АЗП, нереверсивные;
  • 8 - с АЗП, реверсивные с механической блокировкой;
  • 9 - с аппаратом позисторной защиты УВТЗ-1М, нереверсивные;
  • 0 - с УВТЗ-1 М, реверсивные с механической и электрической блокировками);
• X - степень защиты и наличие кнопок:
  • 0 - IP00;
  • 1 - IP40 без кнопок;
  • 2 - IР54 без кнопок;
  • 3 - IР40 с кнопками <Пуск> и <Стоп>;
  • 4 - IР54 с кнопками <Пуск> и <Стоп>;
  • 5 - IР40 с кнопками <Пуск> и <Стоп> и сигнальной лампой;
  • 6 - IР54 с кнопками <Пуск> и <Стоп> и сигнальной лампой);
• X - род тока цепи управления, напряжение главной цепи и число контактов вспомогательной цепи:
  • 0 - переменный, 380В,
  • 1 - постоянный, 660В;
  • 2 - переменный, 660В, 2з.+2р. для 3:6-й величин;
  • 3 - постоянный, 660В,
• X - буква, обозначающая пускатели с номинальным током на 80А, - Д;
• X - буква, обозначающая пускатели с встроенным тепловым реле малой инерционности, - П;
• Х - буква, обозначающая пускатели модернизированного исполнения, - М;
• X - буква, обозначающая пускатели сейсмостойкого исполнения, - С;
• XX - климатическое исполнение (У, Т, УХЛ, О) и категория размещения (2, 3, 4) по ГОСТ 15150-69 и ГОСТ 15543-70;
• X - износостойкость (А, Б, В).

* В модернизированных пускателях 5-й и 6-й величин усовершенствована контактно-дугогасительная система, уменьшена масса, а в пускателях 3-й и 4-йвеличин введен втычной монтаж выводов главной цепи.

Пускатели изготавливаются в климатических исполнениях:

• У - категории размещения 2 и 3;
• УХЛ - категории размещения 3 и 4;
• 0 - категория размещения 4;
• Т - категории размещения 2 и 3 по ГОСТ 1515069 и ГОСТ1554370.

№ - ТИП - ИСПОЛНЕНИЕ (краткое описание моделей):

1 ПМА-3100 Открытый, нереверсивный, без реле, IP 00
2 ПМА-3200 Открытый, нереверсивный, c реле, IP 00
3 ПМА-3110 Закрытый, нереверсивный, без реле, IP 40
4 ПМА-3210 Закрытый, нереверсивный, с реле, IP 40
5 ПМА-3300 Открытый, реверсивный, без реле, IP 00
6 ПМА-3400 Открытый, реверсивный, c реле, IP 00
7 ПМА-3410 Закрытый, реверсивный, с реле, IP 40
8 ПМА-3500 Открытый, реверсивный, без реле, IP 00 с мех. блокировк.
9 ПМА-4100 Открытый, нереверсивный, без реле, IP 00
10 ПМА-4110 Закрытый, нереверсивный, без реле, IP 40
11 ПМА-4120 Закрытый, нереверсивный, без реле, IP 54
12 ПМА-4130 Закрытый, нереверсивный, без реле, IP 40, с кнопками
13 ПМА-4140 Закрытый, нереверсивный, без реле, IP 54, с кнопками
14 ПМА-4200 Открытый, нереверсивный, c реле, IP 00
15 ПМА-4210 Закрытый, нереверсивный, с реле, IP 40
16 ПМА-4220 Закрытый, нереверсивный, с реле, IP 54
17 ПМА-4230 Закрытый, нереверсивный, с реле, IP 40, с кнопками
18 ПМА-4240 Закрытый, нереверсивный, без реле, IP 54, с кнопками
19 ПМА-4300 Открытый, реверсивный, без реле, IP 00
20 ПМА-4310 Закрытый, нереверсивный, без реле, IP 40
21 ПМА-4320 Закрытый, реверсивный, без реле, IP 54
22 ПМА-4400 Открытый, реверсивный, с реле, IP 00
23 ПМА-4410 Закрытый, реверсивный, с реле, IP 40
24 ПМА-4420 Закрытый, реверсивный, с реле, IP 54
25 ПМА-4500 Открытый, реверсивный, без реле, IP 00 с мех. блокиров.
26 ПМА-4510 Закрытый, реверсивный, без реле, IP 40 с мех. блокиров.
27 ПМА-4520 Закрытый, реверсивный, без реле, IP 54 с мех. блокиров.
28 ПМА-4600 Открытый, реверсивный, с реле, IP 00 с мех. блокировкой
29 ПМА-4610 Закрытый, реверсивный, с реле, IP 40 с мех. блокир
30 ПМА-4620 Закрытый, реверсивный, с реле, IP 54 с мех. блокир.
31 ПМА-6102 Открытый, нереверсивный, без реле
32 ПМА-6202 Открытый, нереверсивный, с реле
33 ПМА-6112 Закрытый, нереверсивный, без реле, IP 40
34 ПМА-6212 Закрытый, нереверсивный, с реле, IP 40
35 ПМА-6122 Закрытый, нереверсивный, без реле, IP 54
36 ПМА-6222 Закрытый, нереверсивный, с реле, IP 54
37 ПМА-6132 Закрытый, нереверсивный, без реле, IP 40, с кнопками
38 ПМА-6232 Закрытый, нереверсивный, с реле, IP 40, с кнопками
39 ПМА-6142 Закрытый, нереверсивный, без реле, IP 54, с кнопками
40 ПМА-6242 Закрытый, нереверсивный, с реле, IP 54, с кнопками
41 ПМА-6302 Открытый, реверсивный, без реле
42 ПМА-6402 Открытый, реверсивный, с реле
43 ПМА-6502 Открытый, реверсивный, без реле с мех. блокировкой
44 ПМА-6602 Открытый, реверсивный, с реле с мех. блокировкой
45 ПМА-6312 Закрытый, реверсивный, без реле, IP 40
46 ПМА-6412 Закрытый, реверсивный, с реле, IP 40
47 ПМА-6512 Закрытый, реверсивный, без реле, IP 40 с мех. блокир
48 ПМА-6612 Закрытый, реверсивный, с реле, IP 40 с мех. блокир.
49 ПМА-6322 Закрытый, реверсивный, без реле, IP 54
50 ПМА-6422 Закрытый, реверсивный, с реле, IP 54
51 ПМА-6522 Закрытый, реверсивный, без реле, IP 54 с мех. блокир.
52 ПМА-6622 Закрытый, реверсивный, с реле, IP 54 с мех. блокир.
