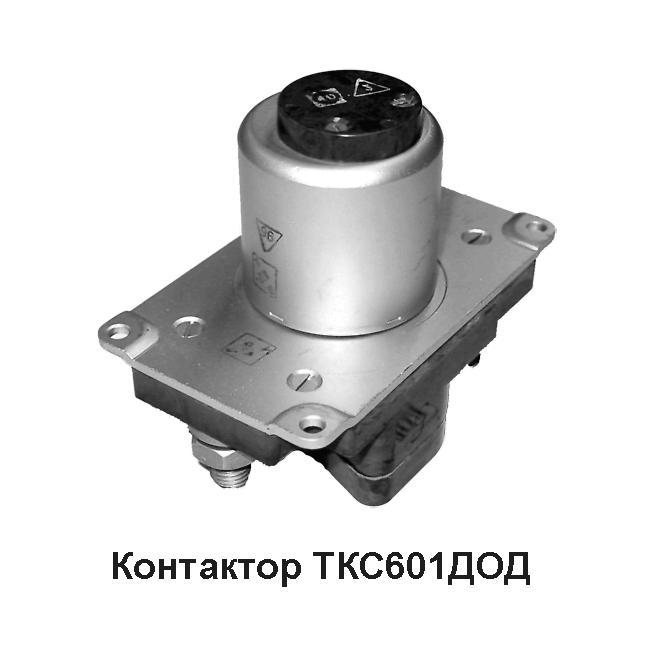

Контактор ТКС601ДОД

Контактор ТКС601ДОД - двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. ТКС601ДОД используются для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.

Контактор ТКС601 ДОД состоит из электромагнита, контактной системы, возвратной пружины и узла вспомогательных контактов. Электромагнит имеет замкнутую магнитную систему и состоит из корпуса, полюса, сердечника, фланца и катушки. Катушка, имеющая две обмотки - включающую и удерживающую, заключена в корпус и по внутреннему диаметру втулки фиксируется на полюсе. Контактная система состоит из подвижной и неподвижной частей. Узел вспомогательных контактов состоит из панели, шинки, пружины и колпачка.

Расшифровка ТКС601ДОД, маркировка.

ТКС601ДОД

Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
К - обозначение аппарата: К - контактор;
C - номинальная коммутируемая сила тока А (буква С - сотни):
6 - указывает число единиц данного разряда (6- на ток 600 А);
0 - число независимых размыкающих контактов;
1 - число независимых замыкающих контактов;
Д - режим работы - продолжительный;
О - максимально допустимая температура окружающей среды: 60°С;
Д - дополнительная температура 25°С

Полезная информация по контактору ТКС601ДОД (в формате PDF)
