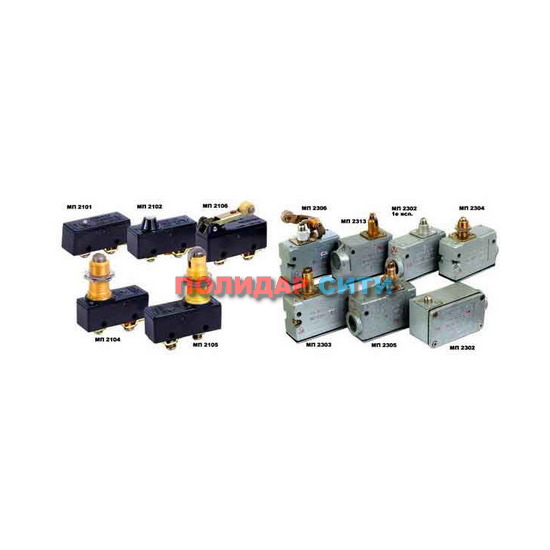

Микровыключатели серии МП2000Л

Микровыключатели предназначены для коммутации электрических цепей управления переменного тока частотой 50 и 60 Гц напряжением до 660 В и постоянного тока напряжением до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Микровыключатели устанавливаются на подвижных и неподвижных частях стационарных установок. Микровыключатели выпускаются для внутригосударственных поставок и для поставок на экспорт.
Описание

Структура условного обозначения МП2ХХХЛ ХХ ХХХХ:

  • МП- Микровыключатель;
  • 2-номер серии;
  • Х-степень защиты по ГОСТ 1425569: 1 — IР00; 2 — IР40;
  • 3 -IР54;
  • ХХ-вид привода (табл. 1);
  • Л-индекс модернизации;
  • ХХ-климатическое исполнение (У, Т) и категория размещения (2, 3) по ГОСТ 1515069 и ГОСТ 15543.189;
  • ХХ-способ крепления микровыключателя на панели и подсоединения монтажных проводников (в соответствии с табл. 1);
  • Х-количество полюсов и вид контактов: 1 -2 полюса (1 замыкающий и 1 размыкающий контакты); 2 -1 полюс (1 замыкающий контакт); 3 -1 полюс (1 размыкающий контакт);
  • Х-группа износостойкости: А — группа износостойкости 1; Б -группа износостойкости 2.

Примечание. Микровыключатели МП2101 и МП2102 исполнения 03, 04, выпускаемые Московским учебно-производственным предприятием 3, имеют климатическоеисполнение УХЛ3, Т3.

Условия эксплуатации

  • Номинальные значения климатических факторов по ГОСТ 15543.189 и ГОСТ 1515069.
  • При этом: Высота над уровнем моря не более 4300 м.
  • Верхнее значение рабочей температуры окружающего воздуха 80С.
  • Нижнее значение рабочей температуры окружающего воздуха минус 40С.
  • Относительная влажность для У2 при 20С — 80%, для Т2 при 27С — 90%, для УХЛ3 при 20С — 80%, для Т3 при 27С — 80%.
  • В части коррозионной активности атмосферы микровыключатели соответствуют группам условий эксплуатации металлических деталей по ГОСТ 1515069: 3 — для климатического исполнения У, УХЛ. 5 — для климатического исполнения Т.
  • Тип атмосферы II по ГОСТ 1515069.
  • Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию.
  • Действие механических факторов внешней среды соответствует группам условий эксплуатации по ГОСТ 17516.190Е: М8 -для микровыключателей всех типов, кроме МП2101Л, МП2107Л, МП2109Л, которые соответствуют М9.
  • По ударным нагрузкам микровыключатели соответствуют 1 степени жесткости по ГОСТ 20.57. 40681.
  • Рабочее положение в пространстве — любое.
  • В части требований безопасности микровыключатели соответствуют ГОСТ 12.2.007.075 и ГОСТ 12.2.007.693.
  • Микровыключатели соответствуют требованиям ГОСТ 960184 и ГОСТ 2468281.
  • Микровыключатели,соответствуют требованиям ТУ16-526.32278, микровыключатели
  • Микровыключатели климатических исполнений Т и УХЛ дополнительно соответствуют требованиям ГОСТ 1596379 иГОСТ1741272 соответственно.
  • Микровыключатели, предназначенные для поставок на экспорт, дополнительно соответствуют требованиям РД 16.01.00788.

Нормативно-технический документ (ТУ)

ТУ 16-526.322-78;ТУ 3428-006-03964945-94;РД 16.01.007-88
Технические характеристики
Режим работы продолжительный и повторно-кратковременный с продолжительностью включения (ПВ) от 40 до 60%
Номинальное напряжение, В: переменного тока частотой 50 и 60 Гц 24; 40; 220; 380; 660 постоянного тока 24; 27; 110; 220; 440
Номинальное напряжение изоляции, В 660 Номинальный рабочий ток, А*: при категории применения АС-11 1,60; 1,00; 0,60; 0,25 при категории применения DС-11 0,60; 0,25; 0,16; 0,06
Номинальный ток, А 16
Коммутационная износостойкость микровыключателей при скорости перемещения управляющего упора(0,005 0003) м , частоте включений 1200 циклов ВО в час и продолжительности включения ПВ = (40; 60)%, циклов ВО, не менее: для микровыключателей группы 1 1,0 для микровыключателей группы 2 0,6 Механическая износостойкость, циклов ВО,не менее: микровыключателей, кроме МП2101Л 12,5 микровыключателей типа МП2101Л 20
Коммутационная способность при напряжении, равном 1,1 номинального и 11-кратном токе нагрузки, интервале между двумя коммутационными циклами от 5 до 10 с, длительности прохождения тока от 0,5 до 1,0 с, циклов ВО: при переменном токе (соs 0,7), категории применения АС-11 50 при постоянном токе (= 0,05 с), категории применения ДС-11 20
Сечение проводника, мм подсоединяемого к контактному зажиму: одного медного 1,5- 4,0 двух медных 1,5 одного алюминиевого 2,5 -4,0 двух алюминиевых 2,5 подсоединяемого к выводу под пайку: одного медного 0,5-1,5 двух медных 0,75
Собственное время срабатывания микровыключателей при прямом и обратном ходе, с, не более 0,04
Падение напряжения на контактах микровыключателей после испытаний на коммутационную износостойкость при напряжении постоянного тока 24 В и токе 1 А, В 0,5*
Номинальные рабочие токи указаны при условии коммутации одной цепи. При коммутации двух цепей нагрузки должны быть снижены вдвое.
Микровыключатели надежно контактируют при работе в цепях постоянного тока с напряжением 12 В и токе нагрузки 0,05 А. При этом количество отказов не превышает 60 на наработку 0,1 циклов ВО.

Конструкция и принцип действия

Микровыключатель типа МП2101Л является малогабаритным конечным выключателем открытого исполнения полумгновенного действия. Микровыключатель (рисунок) состоит из пластмассового корпуса с закрепленными в нем с помощью развальцовки металлическими втулками; подвижных контактов — размыкающего (Р) и замыкающего (З); подвижного контакта, выполненного из пружинящего материала и закрепленного винтом совместно с вилкой на втулке; пережимного устройства и крышки, соединенной с корпусом штифтом.

Микро переключатель МП2000Л, схема выключателя.

Конструкция микровыключателя типа МП2101Л
1 -крышка;
2 -толкатель;
3 -втулка;
4 -вилка;
5 -подвижный контакт;
6 -замыкающий контакт;
7 -размыкающий контакт;
8, 9 -металлические втулки;
10 -корпус;
11 -прокладка;
12 -выводные шинки;
13 -штифт.

Тумблер (от английского "tumbler", от "tumble" — опрокидываться) - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления (реже цепей питания) в электротехнических аппаратах, приборах и устройствах и в радиоэлектронной аппаратуре. Устанавливают тумблеры обычно на панелях и щитках управления приборов (аппаратов) и пультах управления.

Широкое применение в электротехнике находят микровыключатели, имеющие высокую надежность, но обладающие меньшими коммутационными возможностями по сравнению с путевыми выключателями нормального исполнения. Путевые микровыключатели имеют очень малый дополнительный ход приводного элемента. Это требует точного выполнения управляющего упора и неизменности расстояния между корпусом мпкровыключателя и осью упора. Если эти условия трудно выполнимы, то применяют промежуточные механические элементы, увеличивающие дополнительный ход микровыключателя. Это могут быть телескопические упоры с внутренней пружиной, рычаги первого пли второго рода, кулачковые механизмы, направление движения которых перпендикулярно направлению движения приводного элемента микропереключателей.

Джойстик - это класс аксессуаров управления, изготавливаемые в виде рычага (рукоятки) с двумя степенями свободы, укрепленного на шарнире. Промышленные джойстики (или переключатели крестовые) обладают повышенным запасом прочности и устойчивости для работы тяжелых внешних условиях (повышенная степень защиты от загрязнений). Джойстики бывают потенциометрические, на микропереключателях, с датчиками Холла. Промышленные джойстики могут иметь 1, 2 или 3 оси, от одной и более кнопок и клавиш переключения.
