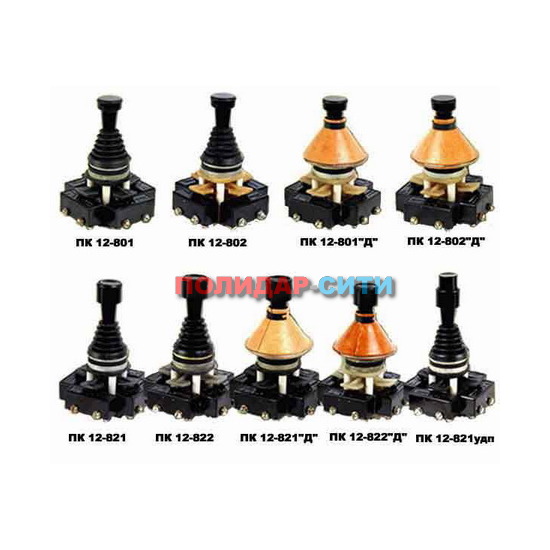

Переключатели крестовые ПК12

Структурное обозначение

ПК12-21ХХХХ-54 Х3:
ПК — вид аппарата Переключатель крестовый;
12 — номер серии;
21 — номинальный ток: 10 А;
Х — разделительный знак или буква: » » — исполнение без защиты от попадания стружки; Д — исполнение с защитой от попадания стружки;
Х — число полюсов, управляемых рукояткой (8 -8 полюсов);
Х — число полюсов, управляемых толкателем (0 — полюса отсутствуют, 2 — два полюса);
Х — конструктивное исполнение приводного элемента (1 -рукоятка с одним фиксируемым положением; 2 — рукоятка с пятью фиксируемыми положениями);
54 — степень защиты IР54 по ГОСТ 14255 69; Х3 — климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150 69.

Условия эксплуатации

Номинальные значения климатических факторов по ГОСТ 15543.1 89 и ГОСТ 15150 69. Высота над уровнем моря не более 4300 м. Температура окружающего воздуха минус 40С. Рабочее положение переключателей при эксплуатации — любое, а исполнения переключателей с защитой от попадания стружки — рукояткой вверх. Переключатели стойки к воздействию коррозионно-активных агентов атмосферы типа II по ГОСТ 15150 69. Переключатели соответствуют группе условий эксплуатации М8 по ГОСТ 17516.1 90. По условиям эксплуатации в части коррозионной активности атмосферы переключатели соответствуют группе условий эксплуатации металлических деталей по ГОСТ 15150 69: 3 — для климатического исполнения УХЛ3. 5 — для климатического исполнения Т3. Требований безопасности переключатели соответствуют ГОСТ 12.2.007.6 75. Переключатели соответствуют требованиям ТУ 43.12-00216875-014 94. Переключатели, поставляемые на экспорт, дополнительно соответствуют требованиям РД16 01.007 88.

ТУ

ТУ 43.12-00216875-014-94;РД 16 01.007-88

Технические характеристики

Номинальное напряжение, В:
переменного тока частотой 50 (60) Гц 380
постоянного тока 220
Номинальный ток, А 10
Коммутационная износостойкость переключателей при частоте
включений не более 600 циклов в час, относительной продолжительности
включения (ПВ) 40, 60% с электрическими нагрузками, приведенными в
табл. 2, составляет не менее:
0,25 *10 в 6 степени циклов ВО для каждого из полюсов, управляемых рукояткой
(на одно положение рукоятки);
1,25 *10 в 6 степени циклов ВО для полюсов, управляемых толкателем.

Комплектность

В комплект поставки входят переключатель, техническое описание и
инструкция по эксплуатации (1 экз. на партию не менее
10 переключателей, направляемых в один адрес, если иное количество
не оговорено в заказе).
Запасные части не поставляются.

Классификация

Переключатели классифицируются по типоисполнениям в зависимости
от наличия или отсутствия защиты от попадания стружки, числа полюсов,
управляемых толкателем, конструктивного исполнения приводного
элемента и климатического исполнения согласно структуре условного
обозначения и табл. 1.

Таблица 1
