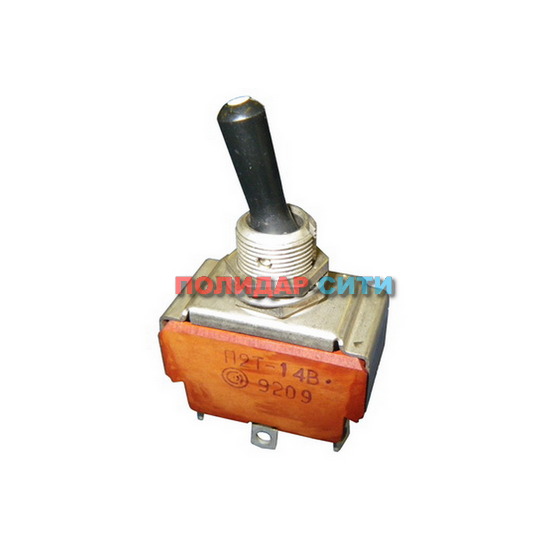

Тумблеры П2Т

Двухполюсные тумблеры предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В и УХЛ.
Описание

Скачать каталог в PDF формате (открыть в браузере)!Подробнее о тумблере П2Т - документация (в формате *.pdf, размер - 229,6 Kb)

Основные технические характеристики

Усилие переключения – от 2,5 до 30 Н (от 0,25 до 3,0 кгс)

Сопротивление электрического контакта:

   – для изделий с приемкой «СКК» – не более 0,15 Ом;

   – для изделий категории качества «ВП» – не более 0,01 Ом

Сопротивление изоляции – не менее 1 000 МОм

Электрическая прочность изоляции – 1 100 Вэфф

Диапазон рабочих температур – от минус 600С до +850С

Коммутируемый ток от 0,1 до 6,0 А при напряжении от 0,1 до 300 В

Количество коммутационных циклов до 5 000

Срок сохраняемости изделий – 15 лет.



Тумблер П2Т-1.А АГ0.360.406 ТУ,

где

П2Т – обозначение типа тумблера;

цифра 1 – после дефиса – типономинал, определяющий электрическую схему и исполнение ручки (от 1 до 24; см. подробнее тут);

буква А – после точки – вариант исполнения с выводами в виде штекеров шириной 6,3 мм по ОСТ 37.003.032-88 (с обычными выводами – не указывается);

далее, при необходимости, маркируется климатическое исполнение В (УХЛ – не указывается). Например, тумблер П2Т-4В АГ0.360.406 ТУ;

АГ0.360.406 ТУ – номер технических условий (АГ0.360.406 ТУ – изделия с приемкой «СКК», ВТ0.360.002ТУ – изделия категории качества «ВП»)

Тумблер (от английского "tumbler", от "tumble" — опрокидываться) - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления (реже цепей питания) в электротехнических аппаратах, приборах и устройствах и в радиоэлектронной аппаратуре. Устанавливают тумблеры обычно на панелях и щитках управления приборов (аппаратов) и пультах управления.

Широкое применение в электротехнике находят микровыключатели, имеющие высокую надежность, но обладающие меньшими коммутационными возможностями по сравнению с путевыми выключателями нормального исполнения. Путевые микровыключатели имеют очень малый дополнительный ход приводного элемента. Это требует точного выполнения управляющего упора и неизменности расстояния между корпусом мпкровыключателя и осью упора. Если эти условия трудно выполнимы, то применяют промежуточные механические элементы, увеличивающие дополнительный ход микровыключателя. Это могут быть телескопические упоры с внутренней пружиной, рычаги первого пли второго рода, кулачковые механизмы, направление движения которых перпендикулярно направлению движения приводного элемента микропереключателей.

Джойстик - это класс аксессуаров управления, изготавливаемые в виде рычага (рукоятки) с двумя степенями свободы, укрепленного на шарнире. Промышленные джойстики (или переключатели крестовые) обладают повышенным запасом прочности и устойчивости для работы тяжелых внешних условиях (повышенная степень защиты от загрязнений). Джойстики бывают потенциометрические, на микропереключателях, с датчиками Холла. Промышленные джойстики могут иметь 1, 2 или 3 оси, от одной и более кнопок и клавиш переключения.
