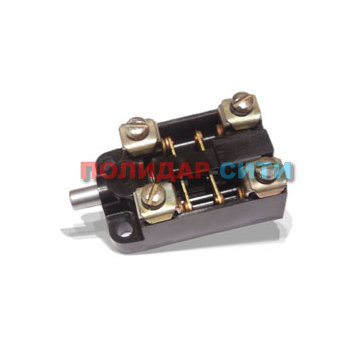

Выключатель путевой ВПК 2010
Основные технические параметры
|
Наименование параметра
|
Значение параметра
|
|
Минимальное напряжение, при котором обеспечивается работа выключателей путевых
|
12В
|
|
Напряжение питания
|
~ 660В 50Гц ; = 400В
|
|
Номинальный коммутируемый ток
|
10А
|
|
Допустимая частота включений, циклов в час
|
|
|
Механическая износостойкость, циклов ВО
|
16 млн.
|
|
Коммутационная износостойкость, циклов ВО:
- А (серебряные контакты)
|
2,5х106 циклов
|
|
- Б (биметаллические контакты)
|
1,0х106 циклов
|
|
Рабочий ход привода:
- ВПК-2010, ВПК-2111
|
5,3 мм
|
|
- ВПК-2112
|
7,5 мм
|
|
Диапазон рабочих температур при климатическом исполнении:
- УХЛ 4,2 |
от +1 до +45°С
|
|
- У2
|
от -45°С до +50°С
|
|
- Т
|
от +10 до +55°С
|
|
Масса
|
не более 0,3кг
|

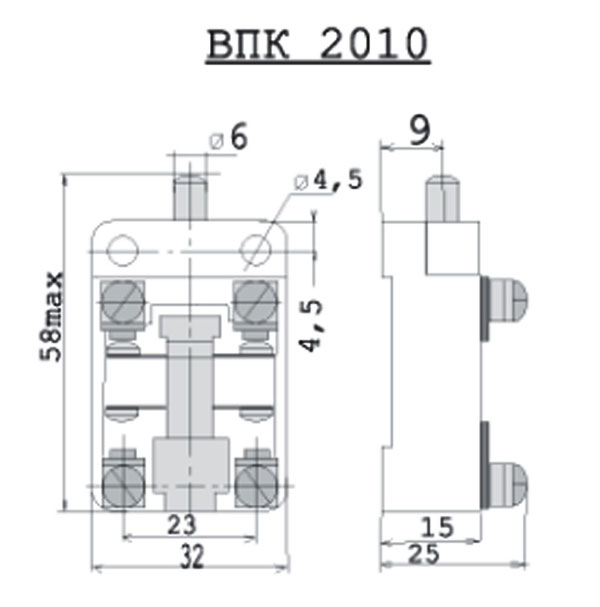

Габаритные размеры
Выпускается много типов конечных выключателей, различающихся по степени защиты от окружающей среды (открытые, пыле- и брызгозащищенные, водозащищенные и взрывозащищенные), по скорости размыкания контактов, габаритам, точности работы, конструктивному исполнению (выключатели с рычагом и роликом, с нажимным толкателем, штифтом и др.), значению коммутируемого тока и т. д.
На производственных механизмах наиболее широко применяют конечные выключатели следующих типов: крановые конечные выключатели КУ-700А (КУ-701А, КУ-703А, КУ-704А, КУ-70.6А); выключатели ВК-200Г, ВК-300Г; выключатели серий ВПК-1000, ВПК-2000, ВПК-4000, ВП62, взрывозащищенные конечные выключатели ВКМ-ВЗГ, ВПВ и др.
Для обеспечения точной остановки механизма конечный выключатель, подающий команду на замедление, электропривода, должен вносить минимальную погрешность, вызываемую разбросом в срабатывании, контактов аппарата. Причинами этой погрешности являются изменение температуры, влажности, смазки трущихся поверхностей и т. д. Так как обычно точная остановка достигается предварительным переводом электродвигателя на пониженную частоту вращения, при выборе конечного выключателя для исключения замедленного разрыва цепи и повышения точности остановки следует отдавать предпочтение выключателям с моментным размыканием контактов.
