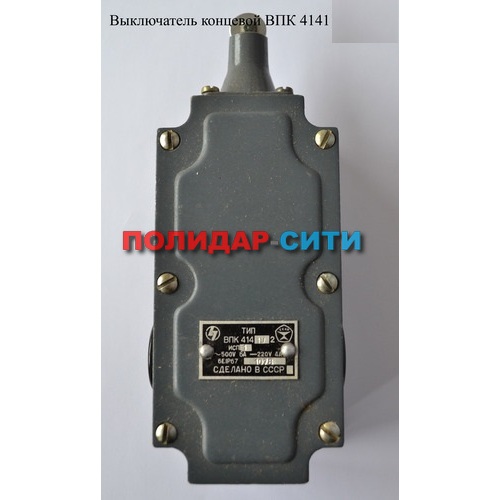

Выключатель путевой ВПК 4141

Выключатели путевые (конечные) серии ВПК применяются в электрических цепях управления. Предназначены для контроля положения подвижных частей механизма в пространстве.
Описание

Структура условного обозначения: ВПК ХХХХ ХХХХ исп Х

4 – номер разработки серии;

Х – тип корпуса
1 – В корпусе. IP67. Присоединение снизу.
2 – Открытое исполнение. Присоединение со стороны штока.

Х - ток
1 – ~660V 10A / =440V 10A
4 – ~500V 6A / =220V 4A

Х – вид привода:
0 – толкатель
1 – толкатель с роликом
2 – рычаг с роликом
3 – селективный

ХХХХ – климатическое исполнение и категория размещения

Х - обозначение комбинации контактов и группа износостойкости:
1 – 1з. + 3р. контакты, группа А
2 – 1з. + 3р. контакты, группа Б
3 – 2з. + 2р. контакты, группа А
4 – 2з. + 2р. контакты, группа Б
5 – 3з. + 1р. контакты, группа А
6 – 3з. + 1р. контакты, группа Б
7 – 1з. + 2р. контакты, группа А
8 – 1з. + 2р. контакты, группа Б
9 – 2з. + 1р. контакты, группа А
10 – 2з. + 1р. контакты, группа Б

Выпускается много типов конечных выключателей, различающихся по степени защиты от окружающей среды (открытые, пыле- и брызгозащищенные, водозащищенные и взрывозащищенные), по скорости размыкания контактов, габаритам, точности работы, конструктивному исполнению (выключатели с рычагом и роликом, с нажимным толкателем, штифтом и др.), значению коммутируемого тока и т. д.

На производственных механизмах наиболее широко применяют конечные выключатели следующих типов: крановые конечные выключатели КУ-700А (КУ-701А, КУ-703А, КУ-704А, КУ-70.6А); выключатели ВК-200Г, ВК-300Г; выключатели серий ВПК-1000, ВПК-2000, ВПК-4000, ВП62, взрывозащищенные конечные выключатели ВКМ-ВЗГ, ВПВ и др.

Для обеспечения точной остановки механизма конечный выключатель, подающий команду на замедление, электропривода, должен вносить минимальную погрешность, вызываемую разбросом в срабатывании, контактов аппарата. Причинами этой погрешности являются изменение температуры, влажности, смазки трущихся поверхностей и т. д. Так как обычно точная остановка достигается предварительным переводом электродвигателя на пониженную частоту вращения, при выборе конечного выключателя для исключения замедленного разрыва цепи и повышения точности остановки следует отдавать предпочтение выключателям с моментным размыканием контактов.
