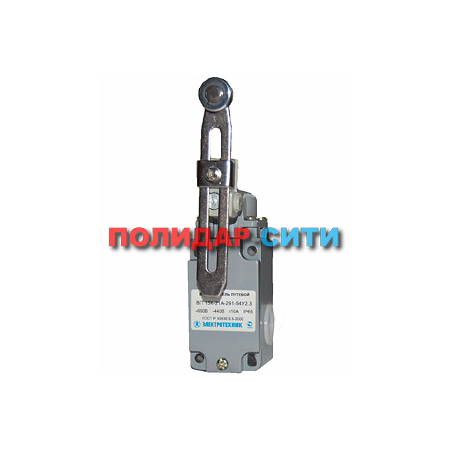

Выключатель путевой ВП 15-21.291

Выключатели путевые (конечные) серии ВП 15 применяются в электрических цепях управления. Предназначены для контроля положения подвижных частей механизма в пространстве.
Описание

Выключатели концевые мгновенного действия серии ВП-15 применяются для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.

      Конструкция и принцип действия:
      В определенных точках пути контролируемого объекта устанавливаются управляющие упоры (кулачки). При достижении контролируемым объектом этих точек, кулачки осуществляют давление на рычаг концевого выключателя, размыкая контакты и разрывая электрическую цепь.



      Структура условного обозначения:

Тип выключателя Выключатели полумгновенного действия
Ток продолжительного режима, А 10
Номинальное рабочее напряжение переменного тока частоты 50 Гц, В 380
Номинальное рабочее напряжение постоянного тока, В 440
Номинальное рабочее напряжение изоляции, В, АС 50/60 Гц 660
Номинальное рабочее напряжение изоляции, В, DC 440
Количество контактов 1з + 1р
Допустимая частота включений, циклов в час 1200
Механическая износостойкость, млн. циклов ВО 12,5
Коммутационная износостойкость, при соблюдении параметров нагрузки, млн. циклов ВО Для переменного тока при скорости перемещения управляющего упора не более (0,75 +- 0,075) м/с 1
Для постоянного тока, при скорости перемещения управляющего упора не более (0,005 +- 0,0005) м/с 1,6
Режим работы по ГОСТ 18311 - 80 Повторно - кратковременный
Материал корпуса
Усилие прямого срабатывания выключатля, Н меньше 30
Вид климатического исполнения и категория размещения У2
Степень защиты IP 54

Выпускается много типов конечных выключателей, различающихся по степени защиты от окружающей среды (открытые, пыле- и брызгозащищенные, водозащищенные и взрывозащищенные), по скорости размыкания контактов, габаритам, точности работы, конструктивному исполнению (выключатели с рычагом и роликом, с нажимным толкателем, штифтом и др.), значению коммутируемого тока и т. д.

На производственных механизмах наиболее широко применяют конечные выключатели следующих типов: крановые конечные выключатели КУ-700А (КУ-701А, КУ-703А, КУ-704А, КУ-70.6А); выключатели ВК-200Г, ВК-300Г; выключатели серий ВПК-1000, ВПК-2000, ВПК-4000, ВП62, взрывозащищенные конечные выключатели ВКМ-ВЗГ, ВПВ и др.

Для обеспечения точной остановки механизма конечный выключатель, подающий команду на замедление, электропривода, должен вносить минимальную погрешность, вызываемую разбросом в срабатывании, контактов аппарата. Причинами этой погрешности являются изменение температуры, влажности, смазки трущихся поверхностей и т. д. Так как обычно точная остановка достигается предварительным переводом электродвигателя на пониженную частоту вращения, при выборе конечного выключателя для исключения замедленного разрыва цепи и повышения точности остановки следует отдавать предпочтение выключателям с моментным размыканием контактов.
