Технические характеристики электромагнитов серии МИС
- Информация о материале
- Категория: Полезная информация
- Опубликовано: 08.11.2016, 11:15
- Просмотров: 1621
Электромагниты серии МИС предназначены для дистанционного управления исполнительными органами станков и механизмов.
Электромагниты включаются в сеть однофазного переменного тока напряжением 110, 127, 220, 230, 380, 400, 415, 440 и 500В частотой 50 и 60Гц.
Механическая износостойкость электромагнитов вертикальной установки с противодействующими усилиями при номинальном ходе якоря не менее 3 млн. циклов для МИС1100, МИС1200, МИС2100, МИС2200, МИС3100, МИС3200, МИС4100, МИС4200; 1.0 млн. циклов для МИС5100М, МИС5200М, МИС6100, МИС6200; 1.6 млн. циклов для МИС5100Е, МИС5200Е.
|
Габарит электромагнита |
Номинальное усилие, Н |
Ход якоря, мм |
Противодействующее усилие, Н |
|
|
начальное |
конечное |
|||
|
1 |
15,0 |
15 |
7 |
35 |
|
2 |
21,0 |
20 |
10 |
40 |
|
3 |
30,0 |
20 |
15 |
59 |
|
4 |
42,0 |
25 |
25 |
60 |
|
5 |
60,0 |
25 |
40 |
80 |
|
6 |
85,0 |
30 |
60 |
125 |
Ориентировочные значения величин мощности и тока при пуске и в рабочем состоянии
|
Габарит электромагнита |
Режим работы (ПВ), % |
Напряжение, В |
Ток, А |
Мощность, Вт |
||
|
пусковой |
рабочий |
пусковая |
рабочая |
|||
|
1 |
100, 40 |
110 |
1,6 |
0,25 |
260,0 |
12,0 |
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
10 |
110 |
- |
- |
- |
- |
|
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
2 |
100, 40 |
110 |
- |
- |
500 |
14 |
|
127 |
5,2 |
0,35 |
||||
|
220 |
2,9 |
0,25 |
||||
|
380 |
1,8 |
0,05 |
||||
|
10 |
110 |
- |
- |
770 |
26 |
|
|
127 |
8,2 |
1,1 |
||||
|
220 |
5,2 |
0,6 |
||||
|
380 |
2,9 |
0,35 |
||||
|
3 |
100, 40 |
110 |
- |
- |
720 |
25 |
|
127 |
7,6 |
0,65 |
||||
|
220 |
4,6 |
0,37 |
||||
|
380 |
2,5 |
0,3 |
||||
|
3 |
10 |
110 |
- |
- |
870 |
36 |
|
127 |
9.6 |
1.0 |
||||
|
220 |
4.6 |
0.38 |
||||
|
380 |
3.0 |
0.3 |
||||
|
4 |
100, 40 |
110 |
- |
- |
680 |
30 |
|
127 |
13.0 |
1.1 |
||||
|
220 |
7.5 |
0.6 |
||||
|
380 |
4.0 |
0.4 |
||||
|
10 |
110 |
- |
- |
900 |
65 |
|
|
127 |
17.0 |
1.5 |
||||
|
220 |
8.6 |
0.7 |
||||
|
380 |
5.2 |
0.4 |
||||
|
5 |
100, 40 |
110 |
- |
- |
850 |
60 |
|
127 |
16.6 |
1.4 |
||||
|
220 |
10.0 |
1.0 |
||||
|
380 |
6.0 |
0.6 |
||||
|
10 |
110 |
- |
- |
1200 |
10 |
|
|
127 |
21.0 |
2.0 |
||||
|
220 |
13.0 |
1.0 |
||||
|
380 |
7.9 |
0.7 |
||||
|
6 |
100, 40 |
110 |
- |
- |
1500 |
45 |
|
127 |
27 |
1.2 |
||||
|
220 |
15 |
0.7 |
||||
|
380 |
8.5 |
0.4 |
||||
|
10 |
110 |
- |
- |
- |
- |
|
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

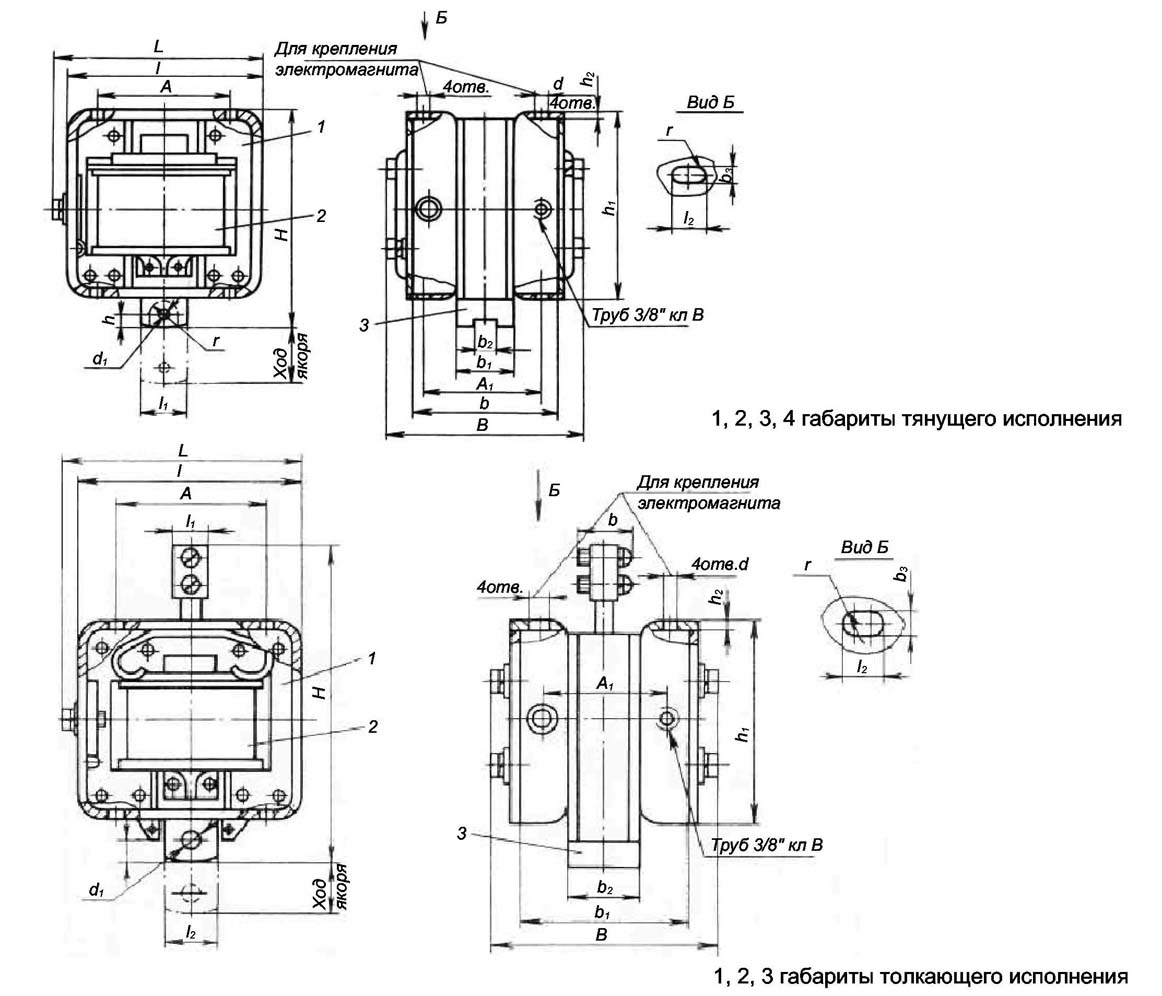

Основные узлы конструкции электромагнита: неподвижное ярмо 1, подвижный якорь 3, шихтованные из электротехнической стали, и катушка 2 для возбуждения магнитного потока, под воздействием которого якорь притягивается к ярму.
