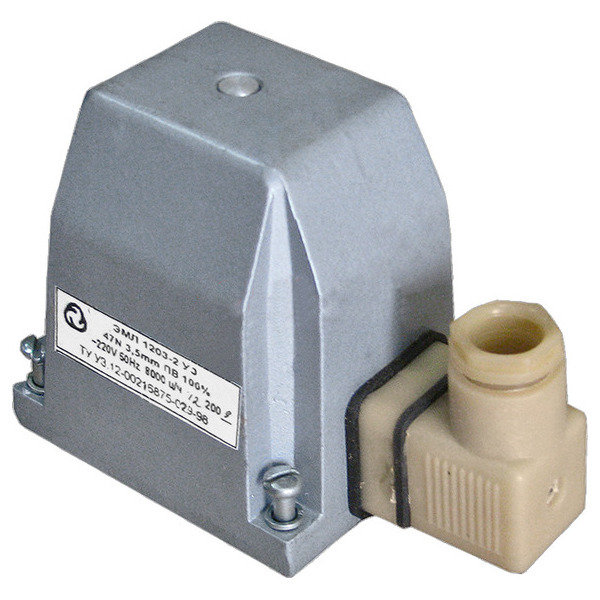

Электромагнит ЭМЛ 1203

Структура условного обозначения ЭМЛ1203 ХХ-Х:

• ЭМЛ - электромагнит лицензионный;
• 1 - габарит электромагнита;
• 2 - способ воздействия на исполнительный механизм - толкающее;
• 0 - режим работы (относительная продолжительность включения) -ПВ=100; 40%;
• 3 - степень защиты (брызгонепроницаемое) IР54 по ГОСТ 14254-96;
• ХХ - климатическое исполнение (У, Т, УХЛ) и категория размещения (3; 4) по ГОСТ 15150-69;
• Х - конструктивное исполнение выводов катушки: 1 -с гибкими выводами; 2 -с электрическим соединителем по ТУ 16-434.153-86.

Условия эксплуатации

• Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69
• Высота над уровнем моря 4300 м.
• Температура окружающей среды от минус 30 до 400С дляисполнения У; от минус 10 до 500С для исполнения Т; от 1 до 350С дляисполнения УХЛ.
• Верхнее значение относительной влажности воздуха: 98% при температурах 250С для исполнения У и 350С для исполнения Т, 80% при температуре 250С для исполнения УХЛ.
• Окружающая среда не взрывоопасная, несодержащая пыли в концентрациях, снижающих параметры электромагнитов в недопустимых пределах.
• Допускается работа в среде, насыщенной масляной пылью, каплями и брызгами масла с температурой не более 600С.
• По условиям эксплуатации в части коррозионной активности атмосферы электромагниты соответствуют группам условий эксплуатации металлических изделий по ГОСТ 15150-69:

                 3 -для исполнения У.

                 5 -для исполнения Т.

                 1 -для исполнения УХЛ.

• Группа механического исполнения М9 по ГОСТ 17516.1-90.
• Нормальное рабочее положение электромагнитов вертикальное и горизонтальное.
• Электромагниты предназначены для установки на поверхности с температурой не более 600С.
• Требования техники безопасности по ГОСТ 12.2.007.6-93.
• Электромагниты соответствуют требованиям ТУ У3.12-00216875-029-98, ГОСТ 19264-82 и ГОСТ 24682-81.
• Электромагниты климатического исполнения Т дополнительно соответствуют требованиям ГОСТ 15963-79.
• Электромагниты, предназначенные для поставок наэкспорт, дополнительно соответствуют требованиям РД 16.01.007-88.
