Кабель ВБбШвнг

Силовые кабели с медными жилами, с ПВХ изоляцией с защитным покровом типа БбШв пониженной горючести.
Описание

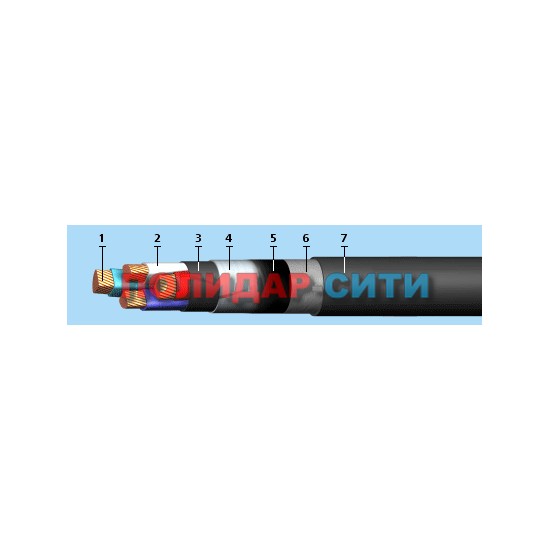

Конструкция

1. Медная токопроводящая жила:
• однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”,
• многопроволочная (класс 2) сечением 50-625 кв.мм;
2. Изоляция из ПВХ пластиката,маркировка жил:
• цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
• цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
3. Поясная изоляция из ПВХ лент;
4. Броня из двух стальных или стальных оцинкованных лент;
5. Битум;
6. Обмотка из полиэтилентерефталатной плёнки;
7. Шланг из ПВХ пластиката пониженной горючести.

Область применения ВБбШвнг

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300  м. над уровнем моря.
Кабели применяются для прокладки:
• на открытом воздухе;
• в помещениях (объёмах) с повышенной влажностью;
• в сооружениях метрополитенов;
• в трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
• в пожароопасных помещениях;
• во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа;
• при отсутствии растягивающих усилий в процессе эксплуатации.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс.  Кабели не распространяют горение при прокладке в пучках.



Число и номинальное сечение жил, мм  Наружный диаметр, мм   Масса 1 км кабеля, кг
0,66 кВ 1 кВ 0,66 кВ 1 кВ
Кабели марки ВБбШвнг с круглыми жилами
1х25 15,0 15,2 553 562
1х35 16,2 16,4 679 688
1х50 17,7 17,9 841 843
1х70   19,4   1081
1х95   21,5   1384
1х120   23,0   1647
1х150   26,4   2045
1х185   28,5   2462
1х240   31,7   3751
1х300   35,3   3843
2х2,5 13,7 13,7 305 324
2х4 15,5 15,5 376 406
2х6 16,5 16,5 438 470
2х10 18,1 18,1 580 583
2х16 21,1 21,1 779 792
2х25 23,4 23,4 1019 1033
2х35 26,0 26,0 1496 1519
2х50 29,0 29,0 1898 1923
3х2,5 14,3 14,3 345 368
3х4 16,1 16,1 435 471
3х6 17,2 17,2 518 556
3х10 18,9 18,9 698 712
3х16 22,2 22,2 975 992
3х25 25,0 25,0 1336 1355
3х35 27,4 27,4 1840 1865
3х50 30,8 30,8 2372 2399
4х2,5 15,1 15,1 394 421
4х4 17,2 17,2 505 549
4х6 18,4 18,4 609 648
4х10 20,4 20,4 839 857
4х16 24,4 24,4 1216 1237
4х25 28,0 27,2 1661 1676
4х35 30,0 30,0 2266 2294
4х50 34,6 33,6 2943 2947
5х2,5 15,0 16,1 440 481
5х4 16,8 18,5 569 631
5х6 19,8 19,8 706 760
5х10 21,5 22,0 993 1018
5х16 26,5 26,5 1454 1479
5х25 29,0 29,5 1991 2025
5х35 32,1 32,6 2720 2763
5х50 36,4 36,9 3545 3594
Кабели марки ВБбШвнг с секторными жилами (в ассортименте)
