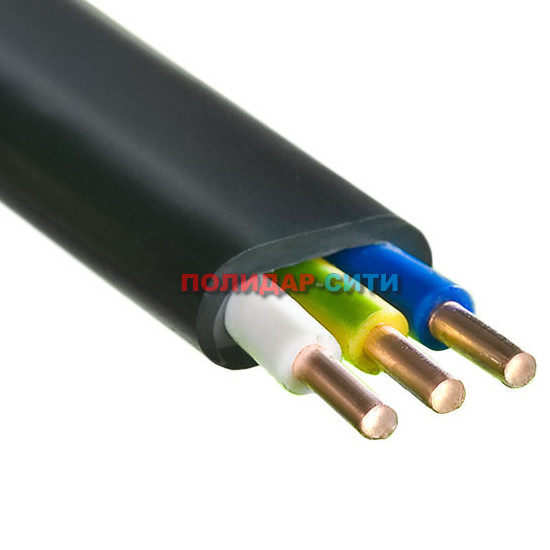

Кабель ВВГнг

Силовые кабели с медными жилами, с ПВХ изоляцией в оболочке из ПВХ пластиката пониженной горючести.
Описание

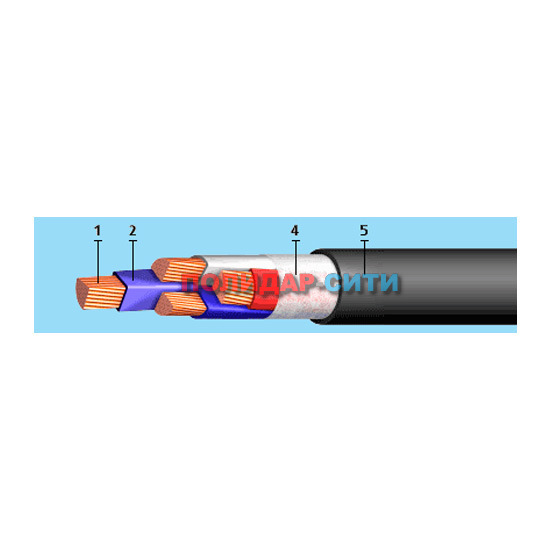

Конструкция

1. Медная токопроводящая жила:
• однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”,
• многопроволочная (класс 2) сечением 50-240 кв.мм;
2. Изоляция из ПВХ пластиката,маркировка жил:
• цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
• цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
3. Заполнение из ПВХ жгутов;
4. Обмотка из нетканого полотна для многожильныхкабелей сечением жил 16 кв.мм и выше;
5. Оболочка из ПВХ пластиката пониженной горючести.
------------------------------------
Примечание: по требованию потребителей могут поставляться пятижильные кабели с сечением жил до 95 кв.мм.

Область применения

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300  м. над уровнем моря.
Кабели применяются для прокладки:
• в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
• для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
• для прокладки в пожароопасных помещениях;
• для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
• кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках.
Кабели могут использоваться на атомных электростанциях.

Число и номинальное сечение жил, мм  Наружный диаметр, мм   Масса 1 км кабеля, кг
0,66 кВ 1 кВ 0,66 кВ 1 кВ

Кабели марки ВВГнг с круглыми жилами
2х1,5 7,6 8,4 75 85
2х2,5 8,3 9,7 989 122
2х4 10,3 11,5 152 171
2х6 11,3 12,5 196 216
2х10 13,7 14,1 300 307
2х16 16,7 16,7 451 458
2х25 19,4 19,8 668 679
2х35 21,4 21,8 867 879
2х50 24,8 25,2 1163 1177
2х70*   28,2   1607
2х95*   32,4   2150
2х120*   35,8   2647
2х150*   41,8   3298

3х1,5 8,0 9,5 96 122
3х2,5 9,4 10,3 142 156
3х4 10,8 12,1 200 224
3х6 11,9 13,2 263 289
3х10 14,5 14,9 411 421
3х16 17,8 17,8 628 638
3х25 20,6 21,0 939 954
3х35 22,8 23,2 1229 1246
3х50 26,4 26,8 1653 1672

4х1,5 9,3 10,2 132 148
4х2,5 10,2 11,1 175 193
4х4 11,8 13,2 251 281
4х6 13,0 14,4 333 366
4х10 15,9 16,4 526 539
4х16 20,0 20,4 830 847
4х25 22,7 23,2 1217 1236
4х35 25,5 26,0 1625 1647
4х50 29,1 29,6 2153 2178

5х1,5 10,0 11,1 161 180
5х2,5 11,0 12,1 214 235
5х4 12,8 14,5 309 348
5х6 14,2 15,8 141 453
5х10 17,5 18,0 655 671
5х16 22,0 22,5 1037 1058
5х25 25,4 25,9 1553 1577
5х35 28,1 28,6 2043 2070
5х50 32,2 32,7 2723 2753
Кабели марки ВВГнг с секторными жилами
3х50   29,6   1760
3х70   32,4   2372
3х95   36,0   3198
3х120   38,5   3923
