Кабель контрольный КВВГЭ
Общая информация
Кабель контрольный экранированный КВВГЭ используется для установки, ремонта, подключения и технического обслуживания контрольной и электрораспределительной аппаратуры, а также для неподвижного присоединения к электроприборам, сборкам зажимов электро-распредустройств с напряжением до 660 В и частотой до 100 Гц. Возможно использование КВВГЭ при постоянном напряжении до 1000 В. Кабель КВВГЭ применяется при защите электрических цепей от инородных электрических полей.

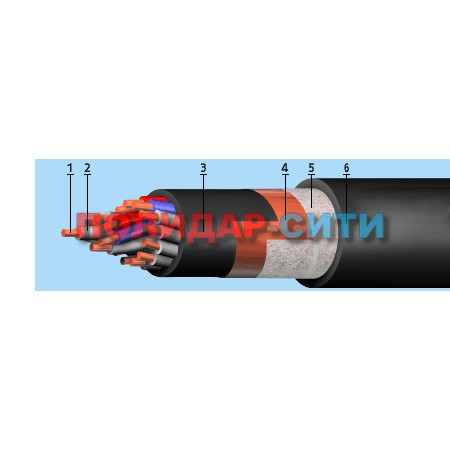

Структура КВВГЭ
- Медная однопроволочная токопроводящая жила сечением от 0,75 до 6 мм.
- Поливинилхлоридная изоляция, изолированные жилы скручены в середчник
- Изоляция из пластмассы или ПВХ
- Алюминиевый экран, под экраном проложена медная проволока диаметром 0,4 мм.
- Оболочка из ПВХ
КВВГЭ - технические характеристики:
- Эксплуатация в температурном коридоре +/-50 С;
- Сопротивление изоляции жил кабеля в расчете на 1 км при температуре 20 С:
1,5 мм2 – не менее 10 МОм;
2,5-4 мм2 не менее 9 МОм;
6-10 мм2 – не менее 6 МОм.
- Длина кабеля строительная – от 150 метров, допускается не более 20% отрезков кабеля 20-50 метров;
- Кабель КВВГЭ поставляется в бухтах или на деревянных барабанах по желанию заказчика;
- Гарантия на кабель действует 3 года со дня ввода в эксплуатацию;
- Срок службы кабеля не менее 15 лет, при прокладке в каналах, туннелях и помещениях – не менее 25 лет.
Среди вариантов изготовления КВВГЭ с оболочкой из ПВХ пластиката пониженной горючести или ПВХ-пластикатной оболочкой с пониженным дымогазовыделением и пониженной горючестью. Заказывая КВВГЭ у нас, вы можете быть уверены в высоком качестве товара и своевременной доставке!
Технические характеристики
Влажность воздуха при 35° C [%] | 98 |
Гарантийный срок эксплуатации [месяц] | 36 |
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 2.5 |
Максимальная рабочая температура жилы [°С] | 70 |
Монтаж при температуре, не ниже [°C] | 0 |
Номинальное постоянное напряжение [кВ] | 0.66 |
Строительная длина, не менее [м] | 150 |
Температура окружающей среды, верхний предел [°C] | +50 |
Температура окружающей среды, нижний предел [°C] | -50 |
Размеры
Количество и сечение жил шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
Сопротивление изоляции, не менее МОм х км |
4x0,75 | 104 | 9,2 | 10,0 |
5x0,75 | 119 | 9,8 | 10,0 |
7x0,75 | 145 | 10,4 | 10,0 |
10x0,75 | 191 | 12,5 | 10,0 |
14x0,75 | 239 | 13,3 | 10,0 |
19x0,75 | 299 | 14,5 | 10,0 |
27x0,75 | 401 | 16,9 | 10,0 |
37x0,75 | 534 | 19,1 | 10,0 |
4x1,0 | 117 | 9,5 | 10,0 |
5x1,0 | 136 | 10,2 | 10,0 |
7x1,0 | 167 | 10,8 | 10,0 |
10x1,0 | 221 | 13,1 | 10,0 |
14x1,0 | 280 | 14,0 | 10,0 |
19x1,0 | 354 | 15,3 | 10,0 |
27x1,0 | 494 | 18,2 | 10,0 |
37x1,0 | 638 | 20,1 | 10,0 |
4x1,5 | 141 | 10,1 | 10,0 |
5x1,5 | 164 | 10,8 | 10,0 |
7x1,5 | 206 | 11,5 | 10,0 |
10x1,5 | 274 | 14,0 | 10,0 |
14x1,5 | 352 | 15,0 | 10,0 |
19x1,5 | 450 | 16,4 | 10,0 |
27x1,5 | 629 | 19,6 | 10,0 |
37x1,5 | 821 | 21,7 | 10,0 |
4x2,5 | 187 | 11,0 | 9,0 |
5x2,5 | 221 | 11,8 | 9,0 |
7x2,5 | 283 | 12,7 | 9,0 |
10x2,5 | 381 | 15,5 | 9,0 |
14x2,5 | 498 | 16,7 | 9,0 |
19x2,5 | 662 | 18,8 | 9,0 |
27x2,5 | 905 | 22,0 | 9,0 |
37x2,5 | 1424 | 28,3 | 9,0 |
4x4,0 | 263 | 12,6 | 9,0 |
7x4,0 | 410 | 14,7 | 9,0 |
10x4,0 | 573 | 18,6 | 9,0 |
4x6,0 | 350 | 13,8 | 6,0 |
7x6,0 | 557 | 16,2 | 6,0 |
10x6,0 | 778 | 20,6 | 6,0 |
