Кабель силовой КГ-Т (на напряжение 660 В)
Код ОКП: 35 4400

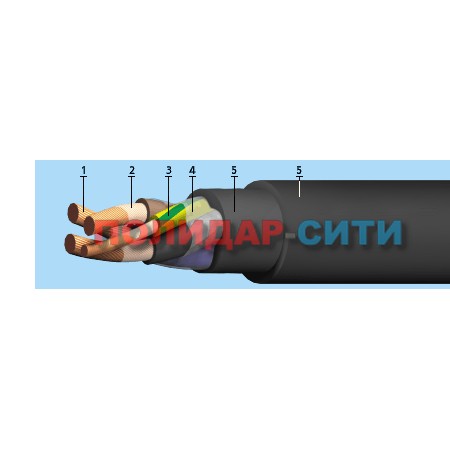

Элементы конструкции:
- Токопроводящая жила скрученная из медных (КГ, КГ-ХЛ) или медных лужёных (КГ-Т) проволок (класс 5);
- Слой из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил:
• цифровая: 1, 2, 3, 4, 5, жила заземления - 0,
• цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая; - Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил);
- Оболочка из резины типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.
Область применения:
Силовые гибкие кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В. Предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным, холодным (КГ-ХЛ) и тропическим (КГ-Т) климатом, на открытом воздухе и в помещениях. Вид климатического исполнения кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150. Устойчивы к воздействию солнечного излучения. Кабели марки КГ-Т стойки к поражению плесневыми грибами. Срок службы - 4 года. Многократные перегибы кабеля через систему роликов:
Диаметр роликов | Растягивающая нагрузка | Сечение основных жил | Число циклов перегибов |
120 мм | 15 Н | 2,5 кв.мм | 30 000 |
200 мм | 20 Н | 4,0 кв.мм | 30 000 |
Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н:
Диаметр роликов | Сечение основных жил | Число циклов изгибов |
200 мм | от 6,0 до 16 кв.мм | 90 000 |
200 мм | от 25 до 50 кв.мм | 60 000 |
400* мм | от 70 до 120 кв.мм | 40 000 |
-----------------------------------------
* для одножильных кабелей диаметр ролика должен быть не более 200 мм.
Технические характеристики
Гарантийный срок эксплуатации [месяц] | 6 |
Длительно допустимая температура на жиле, не более [°C] | 75 |
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 2.5 |
Максимальная рабочая температура жилы [°С] | 75 |
Номинальное переменное напряжение частоты 400 Гц, [кВ] | 0.66 |
Номинальное постоянное напряжение [кВ] | 1 |
Радиус изгиба кабелей [наружных диаметров] | 8 |
Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] | 19.6 |
Строительная длина, не менее [м] | 150 |
Температура окружающей среды, верхний предел [°C] | +55 |
Температура окружающей среды, нижний предел [°C] | -10 |
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] | 50 |
Размеры
В ассортименте (от 1,25 до 5х185)...
Токовая нагрузка
Согласно ТУ 16. К09-064-2004, ГОСТ 24334-80
