Реле промежуточные РП 11
Реле промежуточные двухпозиционные типов РП-8, РП-11 предназначены для включения в цепи постоянного тока, реле типов РП-9, РП-12 – в цепи переменного тока частотой 50 или 60Гц в качестве вспомогательного реле в схемах защиты энергосистем. Реле имеют повышенную устойчивость к механическим воздействиям и не изменяют положения контактов при снижении или исчезновении напряжения оперативного тока.
Условия эксплуатации реле РП-8, РП-9, РП-11, РП-12
Высота над уровнем моря не более 2000м.
Диапазон рабочих температур от -40 до +55°С.
Воздействие вибраций с ускорением до 3g в диапазоне частот от 5 до 15Гц и с ускорением до 1g в диапазоне частот от 15 до 100Гц.
Степень защиты оболочки реле IP40, зажимов – IP00.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Районы с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Технические характеристики реле РП-8, РП-9, РП-11, РП-12
| Параметр | Значение |
| Номинальное напряжение питания, В | |
| РП-8, РП-11 | 24, 48, 110, 220 |
| РП-9, РП-12 | 100 или 110, 220 |
| Частота тока (для РП-9, РП-12), Гц | 50 или 60 |
| Число контактов | |
| РП-8, РП-9 | 7«з», 7«р» |
| РП-11, РП-12 | 3«з», 3«р» |
| Напряжение срабатывания, %Uном, не более | |
| РП-8, РП-11 | 70 |
| РП-9, РП-12 | 80 |
| Время срабатывания, с, не более | 0.06 |
| Потребляемая мощность, не более | |
| РП-8, РП-11, Вт | 22 |
| РП-9, РП-12, В.А | 25 |
| Коммутационная способность контактов при напряжении 250В или токе 2А, не более | |
| постоянный ток (τ ≥ 0.005с), Вт | 50 |
| переменный ток (cosϕ ≥ 0.5), В.А | 450 |
| Износостойкость, млн. циклов ВО | |
| механическая | 1 |
| коммутационная | 0.14 |
| Средний срок службы, лет, не менее | 12 |
| Испытательное напряжение переменного тока частотой 50Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1мин без пробоя и перекрытия, В, приложенное | |
| между токоведущими электрически не связанными частями реле, а также между ними и корпусом | 2000 |
| между контактами в разомкнутом положении | 500 |
| Масса, кг, не более | |
| РП-8, РП-9 | 2.0 |
| РП-11, РП-12 | 1.5 |
Реле комплектуется розеткой GZT80 с ритейлером GZT80-0040 для крепления на DIN- рейку при помощи защелки или к панели при помощи винтов с передним присоединением проводников винтами, либо розеткой GW80 со скобой MH16-2 для крепления в щит с задним присоединением проводников пайкой.
Возможна комплектация модулями типа М.

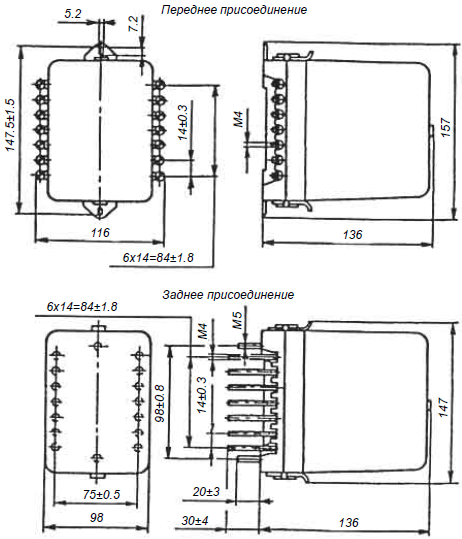

Габаритные размеры реле РП-11(12)
Электрическая схема реле РП-11
