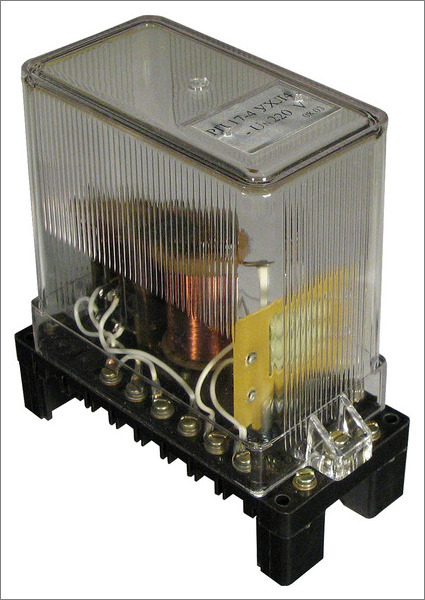

Реле промежуточные РП 18

Напряжение срабатывания реле с обмоткой напряжения не превышает 0,8 номинального для реле постоянного тока и 0,85 номинального для реле переменного тока, а ток срабатывания реле с обмоткой тока не превышает 0,8 номинального тока обмотки. Разброс времени замедления реле РП18 не более 10 %. Дополнительная погрешность по времени замедления реле серии РП18 не превышает плюс 10 % и минус 20 % от максимального значения при изменении оперативного напряжения от 0,8 до 1,1 от номинального значения.

Реле по обмотке напряжения допускает работу в продолжительном режиме и повторно-кратковременном режиме с частотой включения до 1200 циклов в час с относительной продолжительностью включения 40 %. Режим работы обмоток тока кратковременный. Продолжительность включения включающей обмотки при трехкратном токе от номинального составляет 3 с, удерживающих обмоток - 10 с при двукратном номинальном токе.

Контакты реле обеспечивают включение и длительное протекание номинального тока, а также включение и протекание постоянного тока 15 А в течение 10 с, постоянного тока 24 А в течение 0,1 с при последующем их отключении другим устройством. Механическая износостойкость реле составляет 100 тыс. циклов.

Изоляция реле без пробоя и перекрытия выдерживает в течение 1 мин испытательное напряжение 2000 В (эффективное значение) переменного тока частоты 50 Гц, приложенное между токоведущими электрически не связанными частями, а также между ними и металлическими частями корпуса реле.

Обмотки реле постоянного напряжения имеют исполнения на 24, 48; 110 и 220 В. Обмотки переменного напряжения имеют исполнения на 100, 127. 220 В, реле РП16 имеет дополнительное исполнение на 380 В. Обмотки  постоянного тока имеют исполнения на 0,5; 1; 2; 4 и 8 А.
