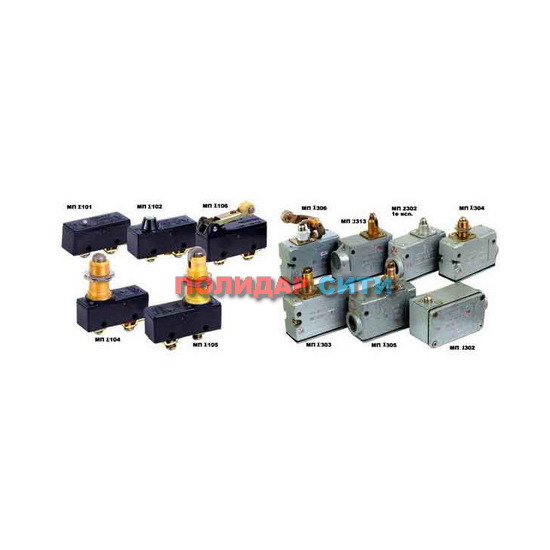

Микровыключатели серии МП1000

Структура условного обозначения МП 1ХХХЛХХХХ.ХХХХ:

МП — микровыключатель;
1 — номер серии;
X — степень защити по ГОСТ 14255-69:1-IP00; 2 — IP40; 3 — IР54;
XX — вид привода;
Л — индекс модернизации;
ХХХХ — климатическое исполнение (У, Т, УХЛ) и категория размещения (2, 3) по ГОСТ 15543-70;
XX — способ крепления микровыключателя на панели и присоединения монтажных проводов (01; 03; 05; 07; 09; 11 — винтами; 02; 04; 06; 08; 10; 12-пайкой);
X — число полюсов; 1 — 2 полюса (1 замыкающий и 1 размыкающий контакты); 2 — 1 полюс (замыкающий контакт); 3 — 1 полюс (размыкающий контакт);
X — группа коммутационной износостойкости: А — группа 1; Б — группа 2.

Условия эксплуатации:

номинальные значения климатических факторов:

по ГОСТ 15543.1-89 и ГОСТ 15150-69;

высота над уровнем моря: не более 4300 м;

температура окружающей среды: для У2 от минус 40 до 40 °С, для Т2 от минус 10 до 45 °С, для УХЛ3 от минус 40 до 80 °С, для ТЗ от минус 10 до 45 °С;

относительная влажность: для У2 при температуре 20 °С — 80%, для Т2 при 27 °С — 90%, для УХЛ3 при 20 °С — 80%, для ТЗ при 27 °С — 80%;

тип атмосферы: II по ГОСТ 15150-69;

окружающая среда: невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию;

рабочее положение в пространстве: любое;

В части коррозионной активности атмосферы группа эксплуатации металлических деталей по ГОСТ 15150-69:3 — для климатических исполнений У, УХЛ; 1 — для климатического исполнения Т;

Действие механических факторов внешней среды соответствует группам условий эксплуатации по ГОСТ 17516.1-90E; М8 — для микровыключателей всех типов, кроме МП 1101Л, МП 1107Л, МП1109Л, МП 1313Л, которые coответствуют М9;

По ударным нагрузкам Микровыключатели соответствуют 1-й степени жесткости по ГОСТ 12.57.406-81;

Микровыключатели типов МП 1302Л, МП 1303Л, МП 1305Л, МП 1306Л, МП 1308Л, МП 1313Л могyт быть также по специальному заказу изготовлены в химостойком исполнении (при этом в структуре условного обозначения после буквы Л вводится буква X).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное рабочее напряжение, В:

переменного тока частотой 50 (60) Гц, категория применения микровыключателей АС-11: 24; 40; 110; 220; 380; 660
постоянного тока: 24; 27; 110; 220; 440

Номинальный рабочий ток, А:

переменный: 2,5; 2; 1,6; 1; 0,4
постоянный: 1; 0,4; 0,25; 0,1

Ток, А:

номинальный тепловой: 10
наименьший рабочий: 0,05

Коммутационная износостойкость микровыключателей при скорости перемещения управляющего упора (0,005±0,0003) м*с¹, частоте включений 1200 циклов включений — отключений в час и продолжительности включений (ПВ) 40; 60%, циклов, не менее:

для микровыключателей группы А: 1,6*10⁶
для микровыключателей группы Б: 0,6*10⁶

Механическая износостойкость, циклов ВО, не менее:

микровыключателей (кроме МП 1101А): 12,5*10⁶
микровыключателей типа МП 1101А: 20*10⁶

Коммутационная способность при 1,1 номинального напряжения и 11-кратном токе нагрузки, интервале между двумя коммутационными циклами от 5 до 10 с, длительности прохождения тока от 0,5 до 1 с, циклов ВО:

при переменном токе (соsφ=0,7), категория применения АС-11: 50
при постоянном токе (τ=0,05 с), категория применения ДС-11: 20

Сечение проводника, мм2 подсоединяемого к контактному зажиму:

одного: 1-2,5
двух: 1,5
