Технические параметры:
Ном. ток, In, А: 10А
Ном. напряжение изоляции, Ui: 660В
Кол-во положений: 2
Износостойкость механическая: 1 000 000 В-О
Тип привода: 2-а рычага с роликом
Фиксация: в крайних положениях
Степень защиты: IP44
Климатическое исполнение: У1
Структура условного обозначения: XX - 7XX У1
XX - характеристика привода: КУ - выключатель путевой, НВ - выключатель ножной, ВУ - выключатель ручной.
7XX - классификация привода.
У1 - климатическое исполнение и категория размещения.
Наименование
|
Классификация привода
|
||
Тип привода
|
Число положений
|
Фиксация
|
|
КУ-701 У1
|
Рычаг с роликом
|
3
|
Самовозврат рычага
|
КУ-703 У1
|
Груз с противовесом
|
2
|
Фиксация в крайних положениях
|
КУ-704 У1
|
Рычаг пластинчатый W-образный
|
3
|
Фиксация в каждом положении
|

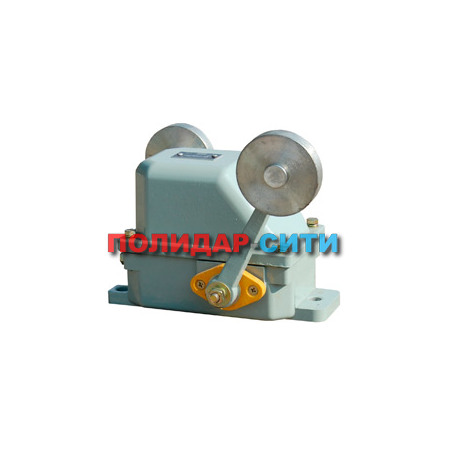

КУ-706 У1
|
Два рычага с роликами
|
2
|
Фиксация в крайних положениях
|
НВ-701 У1
|
Педаль
|
2
|
Самовозврат педали в нулевое положение
|
НВ-702 У1
|
Две педали
|
3
|
Самовозврат в нулевое положение
|
ВУ-701 У1
|
Рукоятка
|
3
|
Фиксация в каждом положении
|
ВУ-702 У1
|
Рукоятка
|
2
|
Фиксация в каждом положении
|
